DALI: Цифровое управление освещением — полное руководство

В эпоху интеллектуальных зданий и автоматизации инженерных систем управление светом перестало быть просто «включить/выключить». Протокол DALI (Digital Addressable Lighting Interface) — один из самых распространённых международных стандартов для построения гибких, масштабируемых систем освещения. Он применим как в коммерческой недвижимости — офисах, складах, торговых центрах, — так и в жилых комплексах с централизованным управлением.

Что представляет собой DALI — объясняем на пальцах

DALI (Digital Addressable Lighting Interface) — цифровой интерфейс, по которому управляющие команды передаются каждому источнику света персонально. В отличие от простого диммирования «все вместе», DALI обеспечивает адресный подход: каждый драйвер или светильник получает собственный цифровой адрес, и вы можете individually включать/выключать его, менять яркость, назначать в группы, сохранять световые сценарии и сцены.

Если объяснять максимально упрощённо:

• Силовая линия (230 В) подаёт электропитание драйверам и светильникам — это «энергия».
• Шина DALI (пара проводов DA/DA) — это независимый канал, по которому идут исключительно команды, — своеобразная «локальная сеть для освещения».

Эти две линии разделены физически: питание 230 В и управляющая шина 16 В постоянного тока живут каждая своей жизнью.

Компоненты DALI-системы

Типовой набор оборудования, из которого собирается система DALI:

• Драйверы с интерфейсом DALI (клеммы DA/DA) — исполнительные элементы, принимающие цифровые команды с шины и регулирующие яркость подключённого светильника.
• Шина управления DA/DA — двухпроводная линия, к которой параллельно подсоединяются все устройства DALI.
• Источник питания шины (стандартно 16 В DC) — запитывается либо от мастер-контроллера, либо от автономного DALI PSU.
• DALI Master (мастер-контроллер) — центральный узел системы: выполняет адресацию устройств, рассылает команды, хранит сцены и сценарии.
• Органы управления (панели, кнопочные посты, сенсоры) — опционально; формируют команды, транслируемые мастером в шину.

Принципиальное ограничение: на одной шине DALI может присутствовать не более 64 устройств. Если проект крупнее — разбивают на несколько независимых линий, связывая их через роутеры или шлюзы.

DALI-1 против DALI-2: ключевые отличия

На рынке сегодня сосуществуют две версии стандарта, и важно понимать разницу:

Практический совет: для новых объектов ориентируйтесь на оборудование DALI-2 — выигрываете в совместимости между брендами и получаете полноценную диагностику.

DALI Master: мозг системы

DALI Master — это устройство-координатор, которое управляет всей шиной:

• проводит пусконаладочные процедуры (присвоение адресов устройствам),
• формирует группы и программирует световые сцены,
• принимает сигналы от кнопок, датчиков, систем верхнего уровня (BMS) и транслирует их в команды драйверам,
• обеспечивает обратную связь — опрашивает устройства и получает их текущий статус (исправность, уровень яркости).

Без мастер-контроллера шина DALI в большинстве случаев не функционирует как централизованная система (единственное исключение — режим Push-DIM, о котором ниже).

Электропитание шины DALI

Важно понимать: шина DALI — это не релейные «сухие контакты» и не аналоговый сигнал 0–10 В. Это полноценный цифровой интерфейс, требующий собственного питания — как правило, 16 В постоянного тока.

Золотое правило: видите DALI-шину → сразу выясните, каким источником она запитана.

Возможны два варианта: питание интегрировано в мастер/панель управления, либо требуется отдельный блок DALI PSU (16 В).

Сравнительный обзор технологий управления светом

Чтобы понять место DALI среди других подходов, приведём сопоставительную таблицу:

На схеме сравнения показано: *Слева направо по горизонтальной оси — нарастание функциональности: Push-DIM → 0–10V → DALI. Каждый блок содержит перечень «плюсов» () и «минусов» () технологии. DALI занимает центральное положение с максимальным функционалом: адресация, обратная связь, группы/сцены, диагностика и интеграция с BMS. Крайний правый блок — DMX (сценический свет, 512 каналов). Блоки визуально разделены: зелёная зона (преимущества), красная (ограничения), синяя (области применения).*

Физический монтаж DALI: проводка и подключение

1) Шина DALI — пара проводов DA/DA

Современный интерьер с LED-освещением

• Монтаж, как правило, неполярный: провода DA/DA допустимо менять местами.
• Все элементы системы подключаются к единой паре DA/DA параллельно.

2) Допустимые топологии прокладки

Архитектура DALI: контроллер, шина, драйверы

Протокол DALI достаточно либерален к геометрии трассы: разрешены топологии «шлейф» (последовательная цепочка), «звезда» (лучи от одной точки), «дерево» (иерархическая структура). Единственное жёсткое условие — соблюдение ограничений по суммарному току и падению напряжения на линии. На практике чаще всего применяют комбинированную схему «магистральный кабель + ответвления».

На схеме топологии показано: *Контроллер DALI Master в центре → от него отходит двухпроводная шина DA/DA. К шине параллельно подключаются до 64 драйверов. Три варианта физической раскладки: (а) шлейф — устройства последовательно одно за другим; (б) звезда — от центральной точки лучи к каждому устройству; (в) дерево — магистраль с ответвлениями к группам драйверов. Главное правило: все DA соединены с DA, все DA — с DA, параллельно.*

3) Максимальная протяжённость линии

Схема подключения DALI-системы

Длина шины лимитирована сечением проводника и падением напряжения. В реальных проектах протяжённость следует верифицировать по технической документации производителя оборудования и проектному расчёту линии.

4) Совместная прокладка DALI с силовыми кабелями 230 В

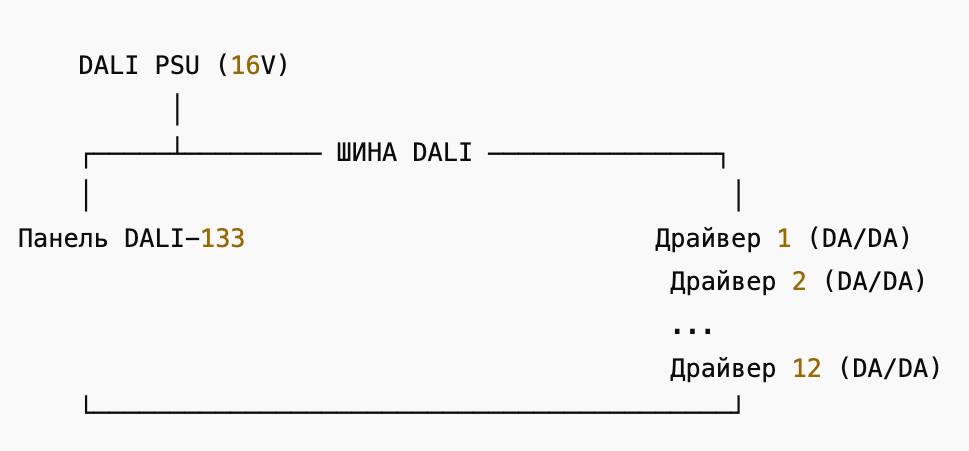

Топология DALI-шины

В большинстве случаев — допустимо, при условии соблюдения требований к изоляции кабеля и норм электромонтажа. Окончательное решение — за проектировщиком и действующими правилами электробезопасности.

Способы построения системы: два сценария

Сценарий А: Полнофункциональная DALI-система (DALI Dimming)

Это классический вариант, который обычно и подразумевают под термином «DALI-управление».

Необходимые компоненты:

• DALI-драйверы с интерфейсными клеммами DA/DA
• DALI Master (контроллер)
• Питание шины DALI — встроенное в мастер или вынесенное в отдельный блок
• Проводка DA/DA, охватывающая все устройства

Результат: персональная адресация каждого драйвера, групповые команды и сохранённые сцены, централизованный контроль, полная диагностика, возможность стыковки с диспетчеризацией (BMS) и системами «умного дома».

Сценарий Б: Push-DIM — кнопочное диммирование без мастер-контроллера

Некоторые модели драйверов поддерживают режим, называемый Push-DIM (он же Touch-DIM). Принцип действия: кратковременное замыкание контактов DA/DA кнопкой без фиксации переключает состояние «вкл/выкл»; длительное удержание кнопки плавно изменяет яркость (вверх или вниз — зависит от реализации).

Преимущества: ниже стоимость, не нужен мастер и процедура адресации, монтаж проще.

Ограничения: невозможно адресное управление, отсутствуют группы и сцены, нет обратной связи, минимальные возможности автоматизации.

На схеме Push-DIM показано: *Сеть 230 В (L/N/PE) подаётся на вход драйвера. К клеммам DA/DA драйвера подключается обычная кнопка без фиксации (нормально разомкнутая), которая замыкает линию DA/DA. С выхода драйвера (LED+/LED-) запитан светильник. Вторая аналогичная связка «драйвер + кнопка + светильник» показана рядом. Никакого DALI Master нет. Блок с описанием: короткое нажатие — вкл/выкл, длинное — диммирование. Колонка «плюсы»: не нужен мастер и адресация, простая кнопка, дёшево. Колонка «минусы»: нет адресного управления, нет групп/сцен/автоматизации, нет обратной связи. Важное примечание: драйвер должен явно поддерживать Push-DIM/Touch-DIM (уточняется в документации).*

Подключение DALI-драйверов к светильникам

У светильника, оснащённого DALI-управлением, обычно три группы подключений:

1. Входное питание драйвера: клеммы L / N / PE — подача 230 В на драйвер.
2. Выход на источник света (LED-модуль): LED+ и LED- (конкретные обозначения — по паспорту драйвера или светильника).
3. Управляющий интерфейс DALI: пара DA/DA — общая шина для всех устройств в линии.

Пошаговый алгоритм сборки шины DALI на объекте

1. Выберите DALI-мастер — контроллер, шлюз или панель, которая будет координировать линию.
2. Убедитесь в наличии питания шины: оно либо интегрировано в мастер, либо потребуется отдельный DALI PSU (16 В).
3. Проложите пару DA/DA ко всем драйверам и управляющим устройствам, подключая их параллельно.
4. Запитайте драйверы от сети и соедините светильники с LED-выходами драйверов.
5. Выполните пусконаладку: присвоение адресов, конфигурирование групп и сцен, проверка корректности управления.

Типовая монтажная схема

Логика соединений по классической топологии *DALI Dimming*:

1. На драйвер заводится сетевое питание: L / N / PE (G).
2. Светильник/LED-модуль коммутируется с драйвером через клеммы LED+ / LED-.
3. Управляющий вход драйвера (DA / DA) подключается к общей шине DALI.
4. К этой же шине подсоединяется DALI Master (контроллер), который одновременно запитывает шину (либо применяется внешний DALI PSU).
5. Панели управления, датчики движения и освещённости также садятся на ту же пару DA/DA.

На схеме 1 (базовое подключение) показано: *Верхняя часть: сеть 230 В (L/N/PE) заходит на DALI Master (контроллер) с пометкой «встроенное питание шины 16 В ». От мастера отходит шина DALI (DA/DA) — 16 В DC. К шине параллельно подключены: драйвер 1 (вход: L/N/PE, выход: LED+/- к светильнику LED 1), драйвер 2 (аналогично к LED 2), ..., драйвер N. Также на шине висят панель управления (опционально) и датчик движения/освещённости. Легенда: сплошная линия — питание 230 В, пунктир — шина DALI (DA/DA), тонкая линия — выход на LED. Внизу примечание: максимум 64 устройства на одной шине DALI.*

Схема с выделенным блоком питания DALI PSU

В ситуациях, когда мастер или управляющая панель не оснащены встроенным источником питания шины, применяется автономный DALI PSU (16 В):

На схеме 2 (с отдельным PSU) показано: *Сеть 230 В (L/N/PE) заходит параллельно на два устройства: DALI PSU (блок питания шины 16 В DC, вход 230 В) и DALI Master (или панель) с пометкой «без встроенного питания шины». DALI PSU подаёт 16 В на шину DA/DA. DALI Master подключается к шине DA/DA для передачи команд. К шине также параллельно подключены: драйвер 1 (L/N/PE → питание, DA/DA → шина, LED+/- → светильник LED 1), драйвер 2 (аналогично к LED 2), датчик DALI-2 (движение/освещённость). Предупреждающий блок: «Если мастер или панель НЕ имеют встроенного питания шины — обязателен отдельный DALI PSU (16 В DC)». Чек-лист питания: (1) Мастер питает шину? → OK; (2) Панель питает шину? → OK; (3) Иначе → нужен DALI PSU.*

Распространённые ошибки при монтаже

Вот чего следует избегать:

• Перепутаны клеммы DA и LED-выхода — ошибка способна вывести драйвер из строя физически.
• Шина не запитана — система выглядит собранной, но не функционирует, потому что отсутствует питание 16 В.
• На одной линии более 64 устройств — «лишние» приборы не поддаются адресации.
• Чрезмерная длина линии без предварительного расчёта — ведёт к нестабильности, потерям команд, сбоям.
• Совместное использование DALI-1 и DALI-2 без верификации совместимости — потенциальные конфликты протоколов.

Двусторонняя связь и диагностика

Ключевое преимущество DALI перед аналоговыми решениями (0–10 В, Push-DIM) — двунаправленный обмен данными. Мастер-контроллер способен опрашивать устройства и получать:

• Состояние драйвера — функционирует / неисправен.
• Статус источника света (LED/лампы) — исправен / перегорел.
• Текущее значение яркости в реальном времени.
• Параметры энергопотребления (доступно в DALI-2).

Благодаря этому можно автоматизировать мониторинг и техническое обслуживание: система сама сигнализирует о выходе лампы из строя, не дожидаясь визуального осмотра.

Совместимость оборудования и зоны ответственности

DALI — это международный стандарт, однако конечная совместимость устройств определяется качеством реализации протокола каждым производителем и грамотной пусконаладкой. В масштабных проектах (множество линий, датчики, интеграция с BMS, сложная логика сценариев) настоятельно рекомендуется привлекать инженера по автоматизации / системам управления освещением (СУО). В его задачи входит:

• подбор мастер-контроллера и совместимого оборудования,
• проектирование схемы и принятие технических решений,
• адресация и полный цикл пусконаладки,
• верификация стабильности работы всей системы.

При комбинировании устройств разных вендоров «по стандарту должно работать», но без тестов и профессиональной наладки гарантировать безупречную совместимость зачастую невозможно.

Контрольный список для заказчика

• Драйверы действительно имеют DALI-диммирование (наличие клемм DA/DA).
• Присутствует DALI Master (контроллер или панель, управляющая линией).
• Определён источник питания шины DALI: встроен в мастер или используется отдельный DALI PSU (16 В).
• Количество устройств на одной линии не превышает 64.
• Шина DA/DA разведена параллельно на все драйверы и элементы управления.
• Предусмотрена пусконаладка: адресация, конфигурация групп и сцен, тестирование.
• Оборудование проверено на совместимость (приоритет — сертифицированное DALI-2).

---
