Управление освещением по протоколу DALI и его сопряжение с шиной KNX

Схема: Архитектура системы DALI с контроллером, адресными светильниками, датчиками присутствия и шлюзом KNX — все компоненты соединены двухпроводной шиной в топологии «звезда» или «линия».

Инфографика: Структура цифрового адресуемого интерфейса — DALI-контроллер ↔ драйверы LED ↔ панели управления, с маркировкой адресов каждого устройства (0–63).

Схема: Монтажная схема шлюза KNX-DALI: подключение к шине KNX через стандартную клемму TP, к линии DALI через отдельный выход, питание от шины KNX или внешнего источника.

---

Технология DALI (Digital Addressable Lighting Interface — цифровой интерфейс с адресацией осветительных приборов) представляет собой передовое решение, позволяющее вывести управление светом в зданиях на качественно иной уровень — как по гибкости настроек, так и по энергоэффективности. В основе лежит обмен цифровыми командами между компонентами осветительной сети: непосредственно светильниками, сенсорами, пультами — и центральным управляющим узлом.

Сопряжение DALI с системой KNX (Konnex — международный стандарт автоматизации сооружений) даёт возможность добиться ещё большей управляемости и удобства. KNX является открытой платформой, которая связывает разнородные инженерные подсистемы — освещение, климат-контроль, вентиляционные установки и многое другое — в рамках единого централизованного комплекса.

Объединение DALI и KNX открывает доступ к управлению осветительными приборами через любые KNX-устройства: настенные выключатели, многофункциональные датчики, сенсорные панели и дистанционные пульты. В результате формируется интеллектуальная световая среда, адаптирующаяся к текущим внешним условиям, сценариям использования и потребностям находящихся в помещении людей в режиме реального времени. Связка DALI+KNX позволяет реализовать такие функции, как плавная регулировка яркости, сценарное освещение, автоматическое отключение света в пустых помещениях, а также иные «умные» алгоритмы, направленные на ресурсосбережение и повышение пользовательского комфорта.

---

Управление освещением по протоколу DALI и его сопряжение с шиной KNX

Вопрос эффективного управления освещением и рационального расхода электроэнергии неизменно актуален для любых помещений — от частных апартаментов до крупных бизнес-центров. Решения для автоматизации освещения, в частности DALI и KNX, служат ключевыми инструментами для решения этих задач. Ниже мы разберём особенности протокола DALI и его интеграции со стандартом KNX.

Что представляет собой протокол DALI?

DALI (Digital Addressable Lighting Interface) — это специализированный коммуникационный протокол, ориентированный на индивидуальное администрирование каждого осветительного модуля в составе системы, будь то светодиодный светильник или люминесцентная лампа. Стандарт предоставляет штатные средства диммирования, настройки цветовой температуры и оперативного контроля освещённости.

Инфографика: Иерархия DALI-сети: магистральный контроллер → группы устройств → индивидуальные адреса (short address), каждый элемент получает команды независимо от остальных.

В состав DALI-инсталляции входят следующие компоненты: диммирующие модули, мультисенсоры, осветительные приборы, а также шлюзовые контроллеры. Ключевая особенность — каждое DALI-устройство получает собственный уникальный идентификатор (адрес), за счёт чего центральный контроллер способен адресно взаимодействовать с любым элементом сети.

Достоинства осветительных систем на базе DALI

Схема: Сравнительная диаграмма энергопотребления: стандартная схема без автоматизации vs DALI с датчиками присутствия и дневного света — экономия до 60%.

Внедрение DALI даёт ощутимые выгоды, благодаря которым протокол широко востребован как в коммерческой, так и в жилой недвижимости:

• Персональное администрирование: Каждое DALI-устройство управляется обособленно, что открывает дорогу к построению разнообразных световых картин и существенной экономии ресурсов.
• Плавная регулировка яркости: Протокол изначально поддерживает диммирование, позволяя формировать комфортную атмосферу и повышать визуальную привлекательность интерьера.
• Централизованный мониторинг и контроль: DALI-инфраструктура предусматривает единый центр управления всеми осветительными приборами в здании — это упрощает как повседневную эксплуатацию, так и техническое обслуживание.
• Совместимость со смежными системами: DALI без проблем стыкуется с различными платформами автоматизации, среди которых особое место занимает KNX.

Сопряжение DALI-освещения со стандартом KNX

KNX — это всемирно признанный открытый стандарт автоматизации зданий, обеспечивающий централизованное администрирование разнородных инженерных систем, включая освещение. Стыковка DALI с KNX позволяет объединить управление светом с остальными подсистемами «умного» сооружения.

Инфографика: Принцип работы шлюза DALI-KNX: KNX-телеграммы конвертируются в DALI-команды, обратная связь о состоянии светильников передаётся на KNX-панели визуализации.

Ключевой элемент интеграции — DALI-шлюз, выполняющий функцию аппаратного моста между двумя протоколами. Именно через него команды от KNX-контроллера транслируются на DALI-устройства.

Схема: Типовой проект интеграции: KNX-контроллер → IP-магистраль → DALI-шлюз → двухпроводная DALI-линия → 64 адресных светильника с драйверами DT8 (Tunable White).

Объединение DALI и KNX открывает следующие возможности:

• Администрирование всех инженерных систем сооружения через унифицированный интерфейс KNX.
• Построение комплексных световых сценариев, затрагивающих не только освещение, но и смежные подсистемы (жалюзи, климат, мультимедиа).
• Интеграция освещения с системами физической безопасности — охранными датчиками, извещателями движения и тревожной сигнализацией.
• Сокращение энергозатрат благодаря «умному» взаимодействию освещения с другими инженерными контурами здания.

Заключительные положения

Технология DALI и её сопряжение с протоколом KNX представляют собой фундаментальные компоненты для построения эффективного, комфортного и безопасного освещения в современных зданиях. Применение DALI открывает путь к индивидуальным световым программам, диммированию и заметному снижению энергопотребления. Интеграция же с KNX встраивает освещение в единый контур автоматизации объекта, делая процесс управления по-настоящему удобным и высокопроизводительным.

> Когда адресные возможности DALI объединяются с интеграционным потенциалом KNX, перед проектировщиком и пользователем открываются колоссальные перспективы — от тонкой настройки светового климата до создания по-настоящему комфортной среды обитания. > — Иван Иванович Иванов

---

Ключевые сложности при работе с темой «DALI-освещение и его интеграция с KNX»

Инфографика: Три барьера внедрения DALI+KNX — совместимость, функциональные ограничения, стоимость — с графическим отображением путей их преодоления.

1. Вопросы совместимости и межпротокольного взаимодействия

Офис с DALI-освещением

Первая сложность обусловлена недостаточной совместимостью на стыке DALI и KNX. Поскольку в основе каждой из систем лежат различные протоколы и спецификации, их объединение зачастую требует внедрения дополнительного оборудования и специализированного ПО. Это способно порождать трудности с синхронизацией состояний, контролем и администрированием световых приборов, а также накладывает ограничения на функции переключения и диммирования.

2. Функциональная ограниченность базовых конфигураций

Интеграция DALI + KNX

Второй проблемный аспект — сравнительно узкий набор возможностей, доступных в типовых DALI-инсталляциях и при их сопряжении с KNX «из коробки». Как правило, системы на базе DALI обеспечивают базовые операции: включение/отключение и регулировку яркости, — но далеко не всегда предлагают расширенные функции вроде сложной автоматизации, программируемых сценариев, обратной связи от датчиков освещённости и т. п. Это может сдерживать потенциал создания по-настоящему гибких, адаптивных световых систем.

3. Финансовые затраты и трудоёмкость первоначального развёртывания

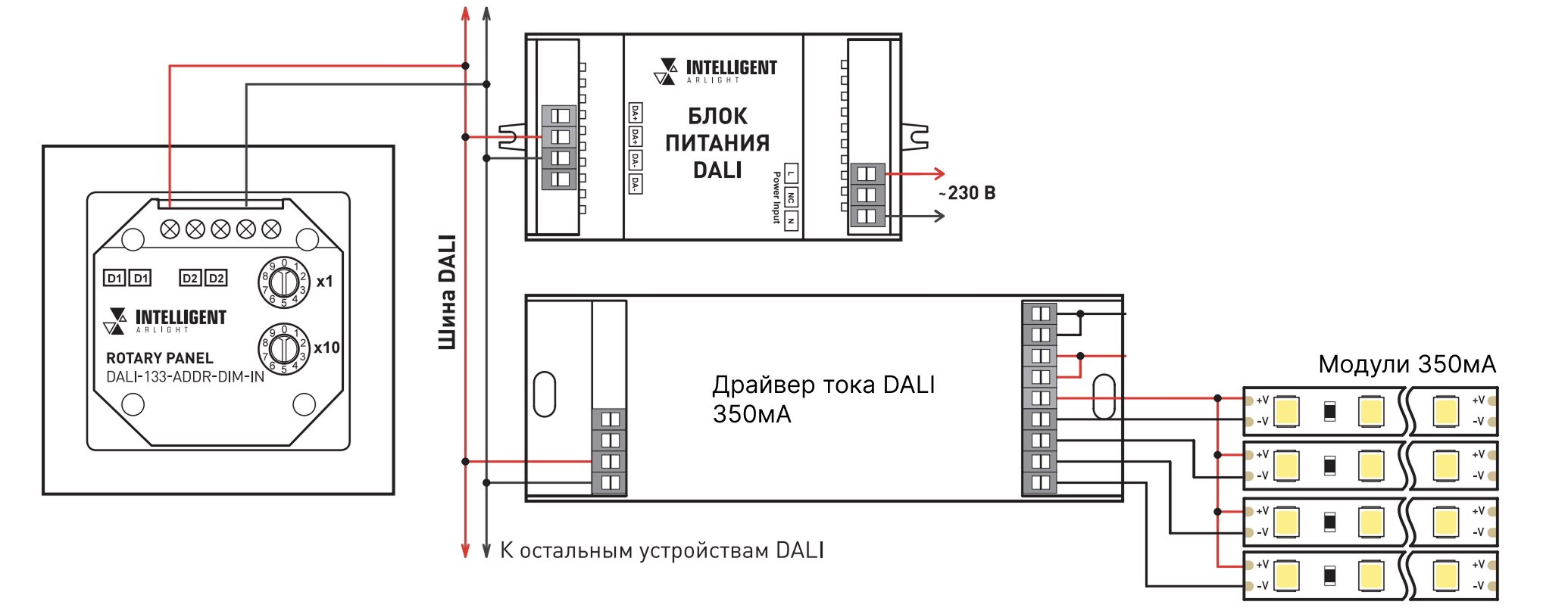

Подключение устройств DALI

Третья проблема сопряжена с высокой стоимостью и технической сложностью стартового этапа внедрения DALI-освещения и его стыковки с KNX. Подобные проекты обычно требуют прокладки дополнительных кабельных линий, программирования и конфигурирования, а также закупки профильного оборудования. Это ведёт к росту инфраструктурных и монтажных издержек, а также диктует необходимость привлечения квалифицированных инсталляторов для корректного пусконаладочного процесса. Высокий ценовой порог и техническая сложность способны стать серьёзным барьером для повсеместного распространения рассматриваемых технологий.

---

Что собой представляют осветительные системы DALI?

Схема: Упрощённая модель DALI-сети: источник питания шины → до 64 адресных устройств → каждая линия до 300 м, управление по двум проводам без соблюдения полярности.

DALI (Digital Addressable Lighting Interface) — это отраслевой стандарт цифровой коммуникации между осветительным оборудованием и управляющей автоматикой. Протокол даёт возможность индивидуально — поадресно — управлять каждым прибором: задавать уровень яркости, корректировать цветовую температуру и отслеживать состояние.

Как выполняется интеграция DALI-освещения в среду KNX?

Схема: Пошаговый монтаж: ① прокладка DALI-шины, ② установка шлюза на DIN-рейку, ③ подключение к KNX TP, ④ адресация DALI-устройств в ETS, ⑤ программирование сценариев.

Для сопряжения DALI с KNX необходимо задействовать специализированный шлюз либо модуль связи, выступающий в роли транслятора между двумя протокольными средами. Такое устройство позволяет KNX-компонентам не только отправлять команды осветительным приборам, но и получать обратную информацию об их текущем состоянии — уровне яркости, статусе, аварийных сигналах.

Какие выгоды даёт сопряжение DALI-освещения со стандартом KNX?

Объединение протоколов DALI и KNX приносит ощутимые практические результаты: уменьшаются эксплуатационные расходы и затраты на обслуживание световой инфраструктуры, снижается удельное энергопотребление и растёт пользовательский комфорт. Кроме того, такая интеграция открывает дорогу к реализации усложнённых алгоритмов управления — например, автоматическому подбору яркости в зависимости от уровня естественного освещения в помещении или от времени суток, а также к построению комплексных световых картин, синхронизированных с другими инженерными подсистемами здания.

---
