Датчик присутствия Steinel IR Quattro HD-2 DALI-2 IPD АP
Артикул: 064389
Наличие: под заказ
| Цвет | белый |

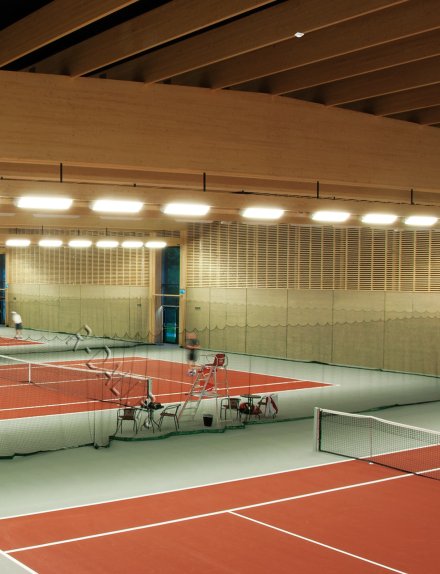

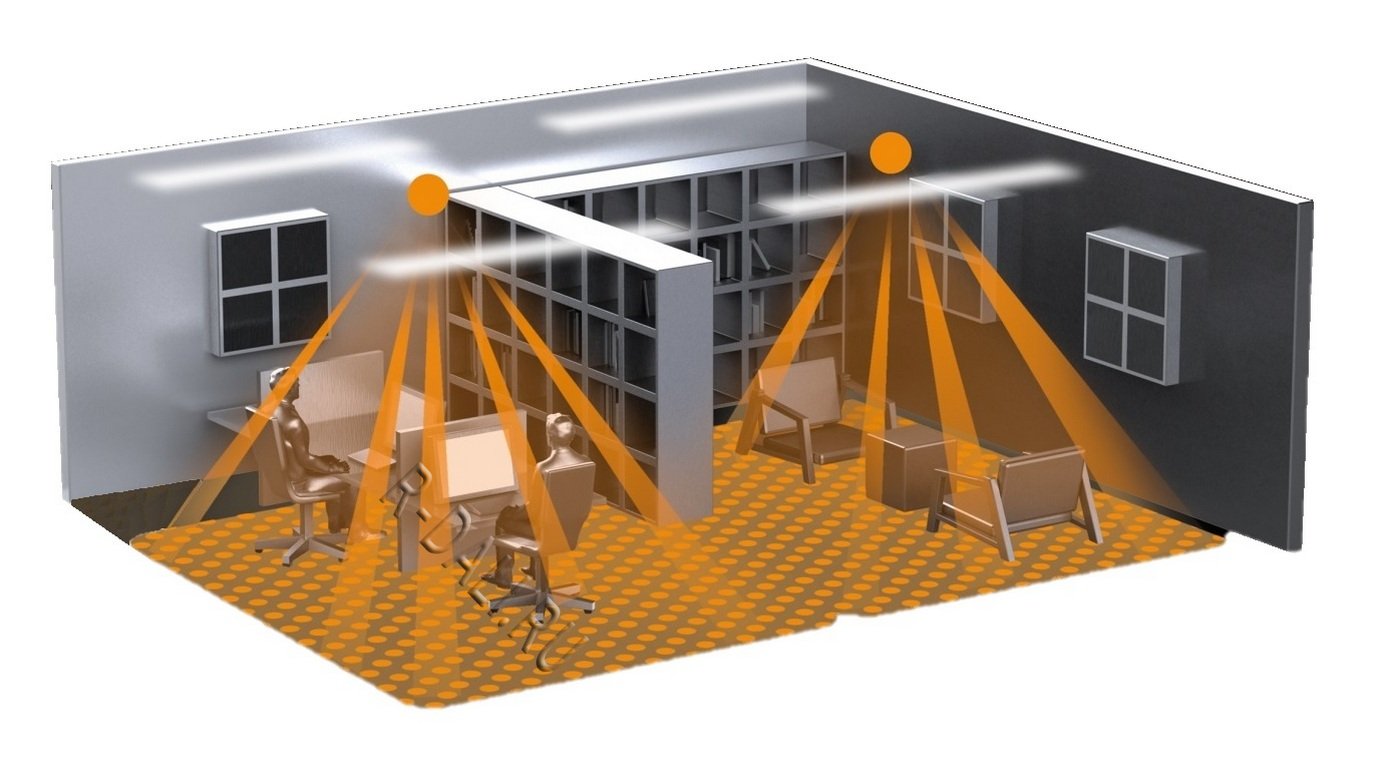

| Функции | Адресный мультисенсор DALI-2. Идеален для конференц-залов, больших офисов, рекреаций/фойе, холлов, лекционных залов, учебных аудиторий, классов, офисов/офисов открытой планировки, кабинетов, переговорных, помещений приёма пищи, комнат отдыха, раздевалок, спорт залов, многоэтажных/подземных автостоянок, производственных помещений, ангаров, зон погрузки-разгрузки на складах Инфракрасный датчик присутствия IR Quattro HD-2 DALI-2 IPD обеспечивает обнаружение движения с высоким разрешением и высокой чувствительностью на 360°. Квадратичная зона обнаружения может быть установлена с абсолютной точностью. Четыре встроенных пиродатчика можно выбирать и отключать по отдельности. Помимо функции присутствия и уровня освещенности, этот датчик присутствия также может измерять температуру и влажность. |
| Материал | Пластик, устойчивый к УФ-излучению (корпус), HDPE (линза) |
| Клаcc защиты | II |
| Нoминальное напряжение, В | по шине DALI / 10 – 22,5 V DC (DALI не является SELV – используйте инструкции по работе с низким напряжением) |
| Тип сенсора | инфракрасный |
| Потребляемая мощность (Stand-by), Вт | 0,3 Вт |
| Макс. Потребление тока согласно IEC 62386-101 | 84 мА (42 devices) |
| Типичное потребление тока при входном напряжении 16 В | 19 мА (10 devices) |
| Макс. Потребление тока при входном напряжении 10 В в обычном режиме работы | 32 мА (16 devices) |

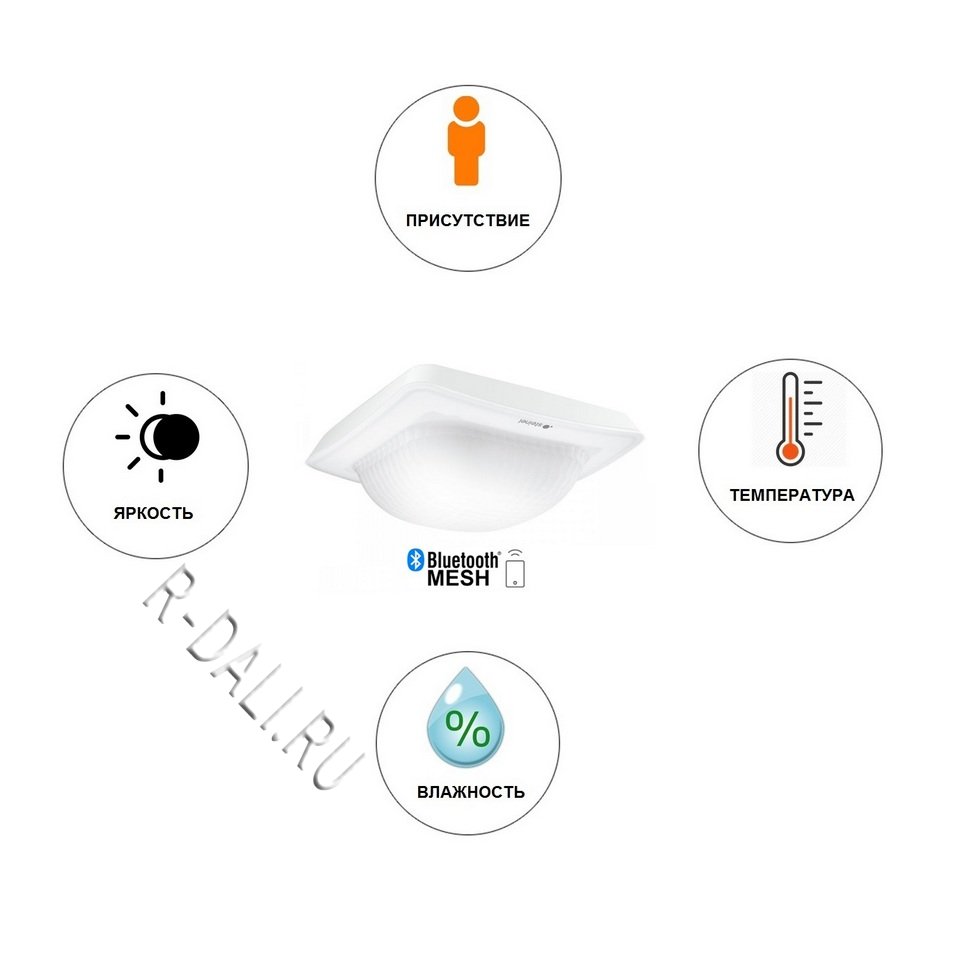

| Параметры регистрации | присутствие / уровень освещенности / температура 0-40°C / влажность 0-100% |
| Устройство ввода (IPD) | является исключительно устройством ввода (поставщик данных) / Информирует систему об изменениях в окружающей среде или командах пользователя / Совместимо с интерфейсами автоматизации / Отправляет только не запрошенные сообщения о событиях |
| Версия датчика | с Bluetooth |
| Стeпень зaщиты, IP | IP 20 |

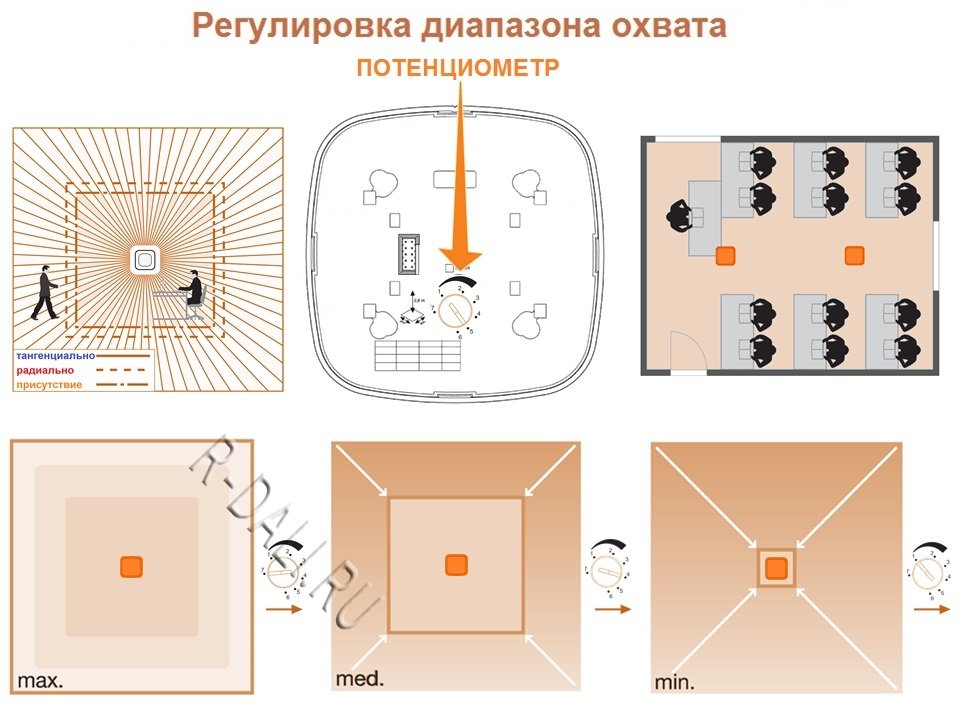

| Возможности регулировки, ограничение дистанции срабатывания | механическая регулировка дальности действия с точностью до метра с помощью поворотного регулятора на датчике |

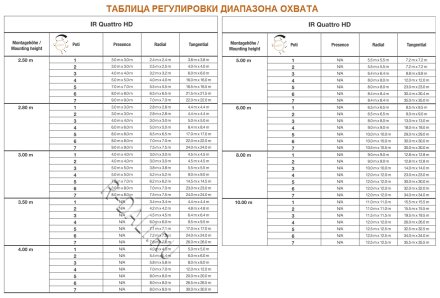

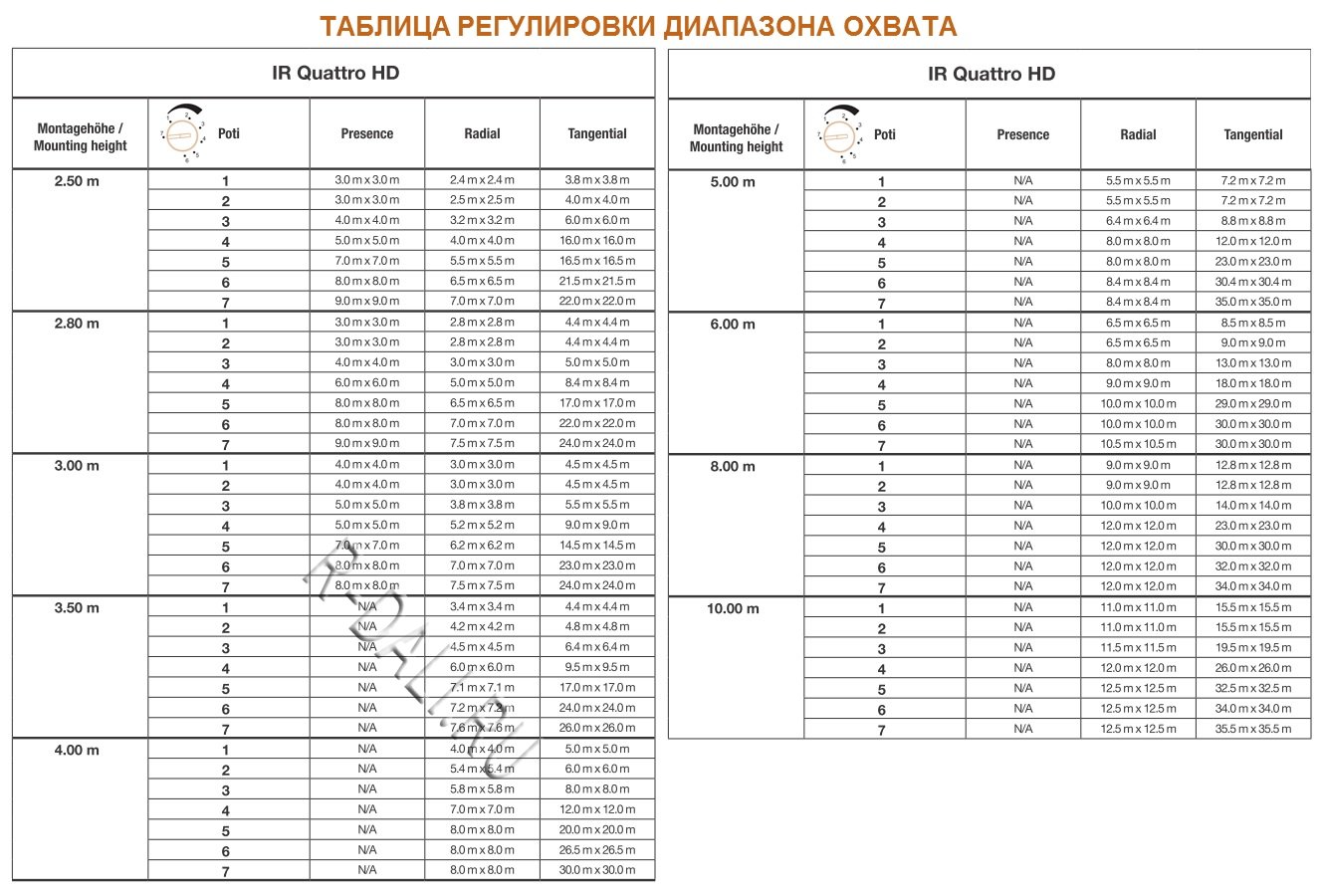

| Дальность действия | в зависимости от высоты установки датчика - все параметры диапазона охвата регистрации движений см. в инструкции |
| Комплектующие, дополнительно | Control PRO UP Box, артикул 079543, white/адаптер потолочный встраиваемый с зажимом для подвесных потолков (приобретается отдельно) |

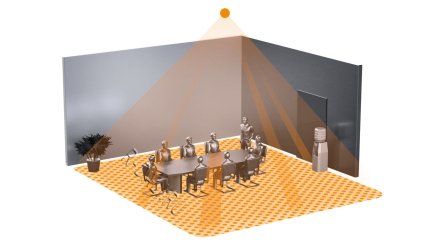

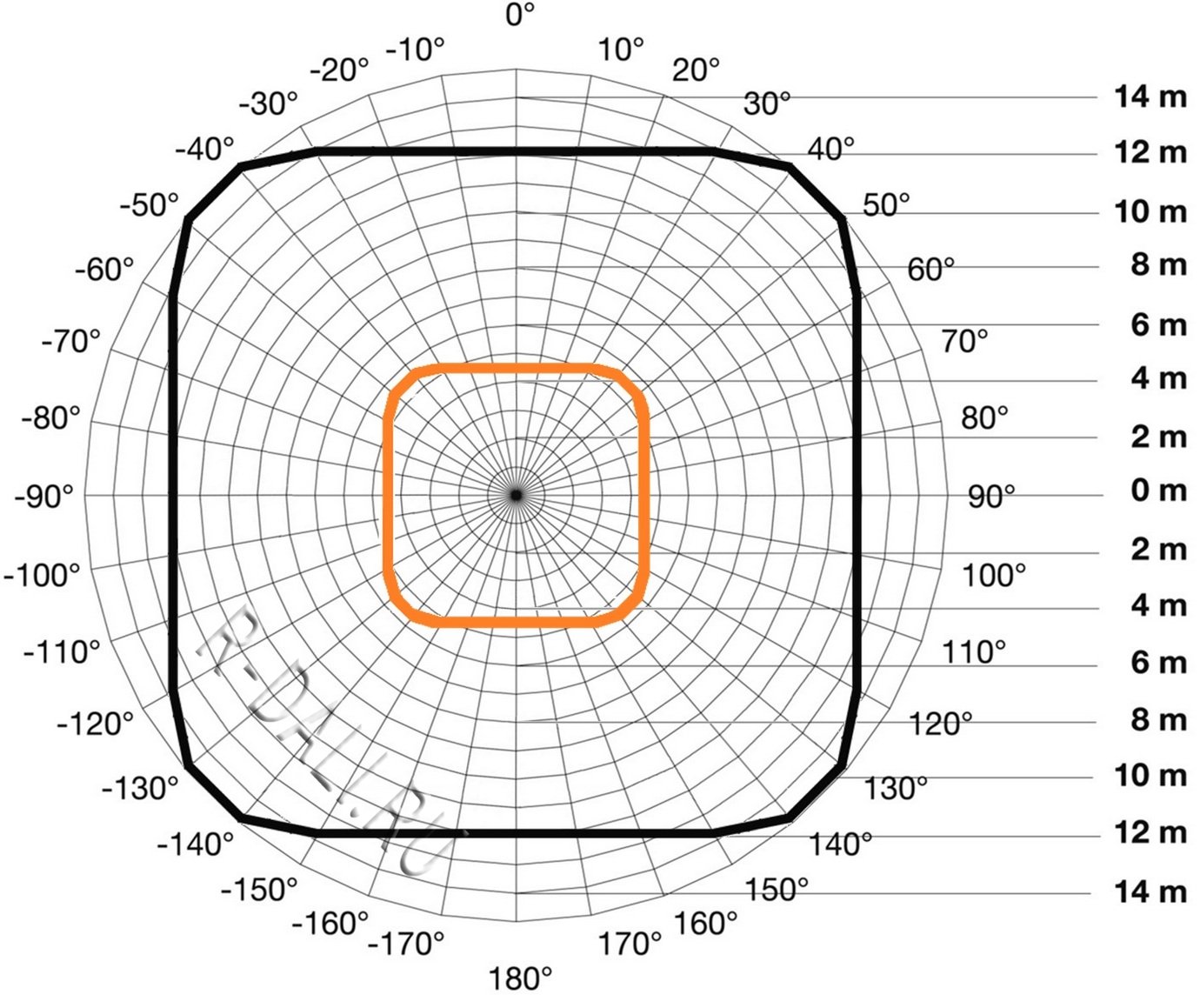

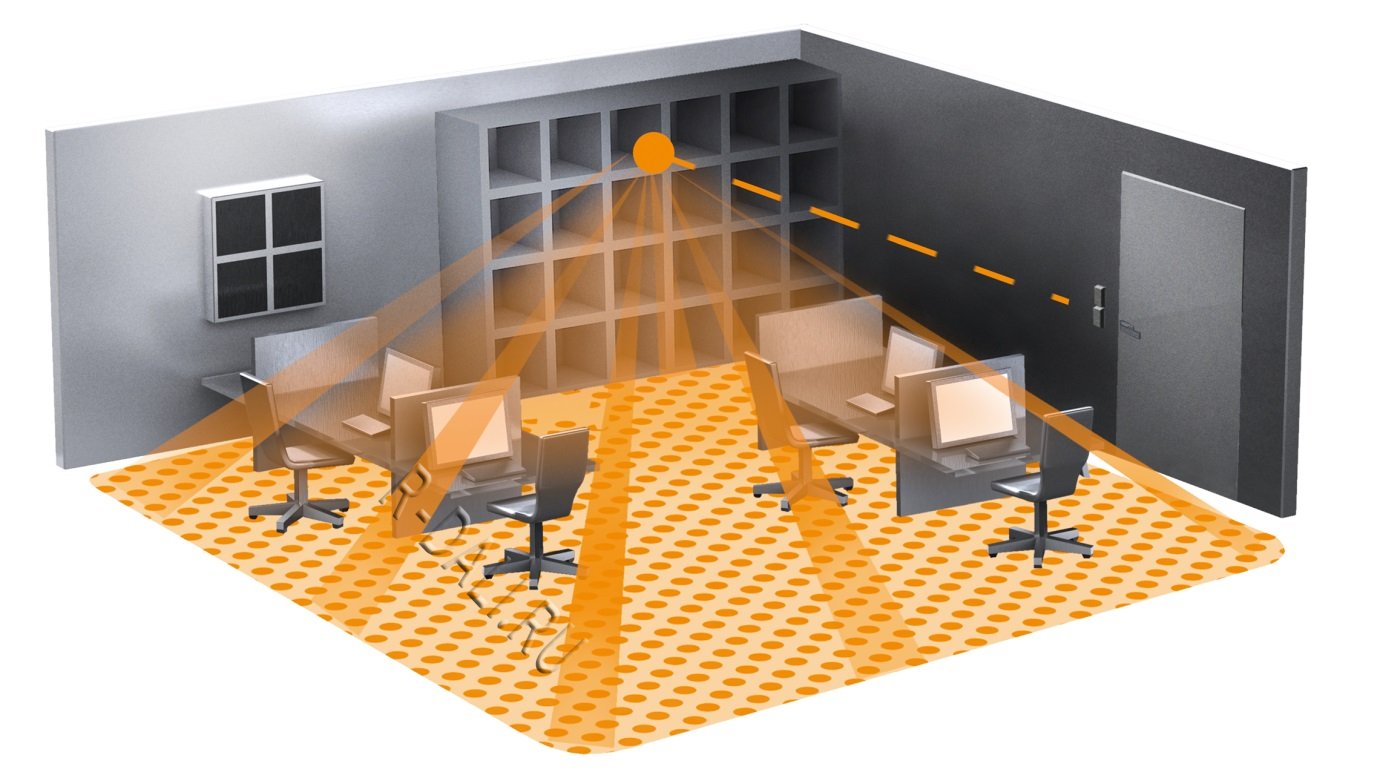

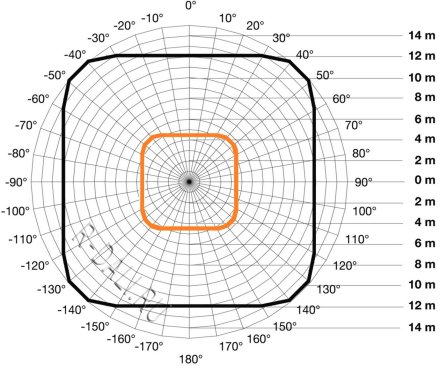

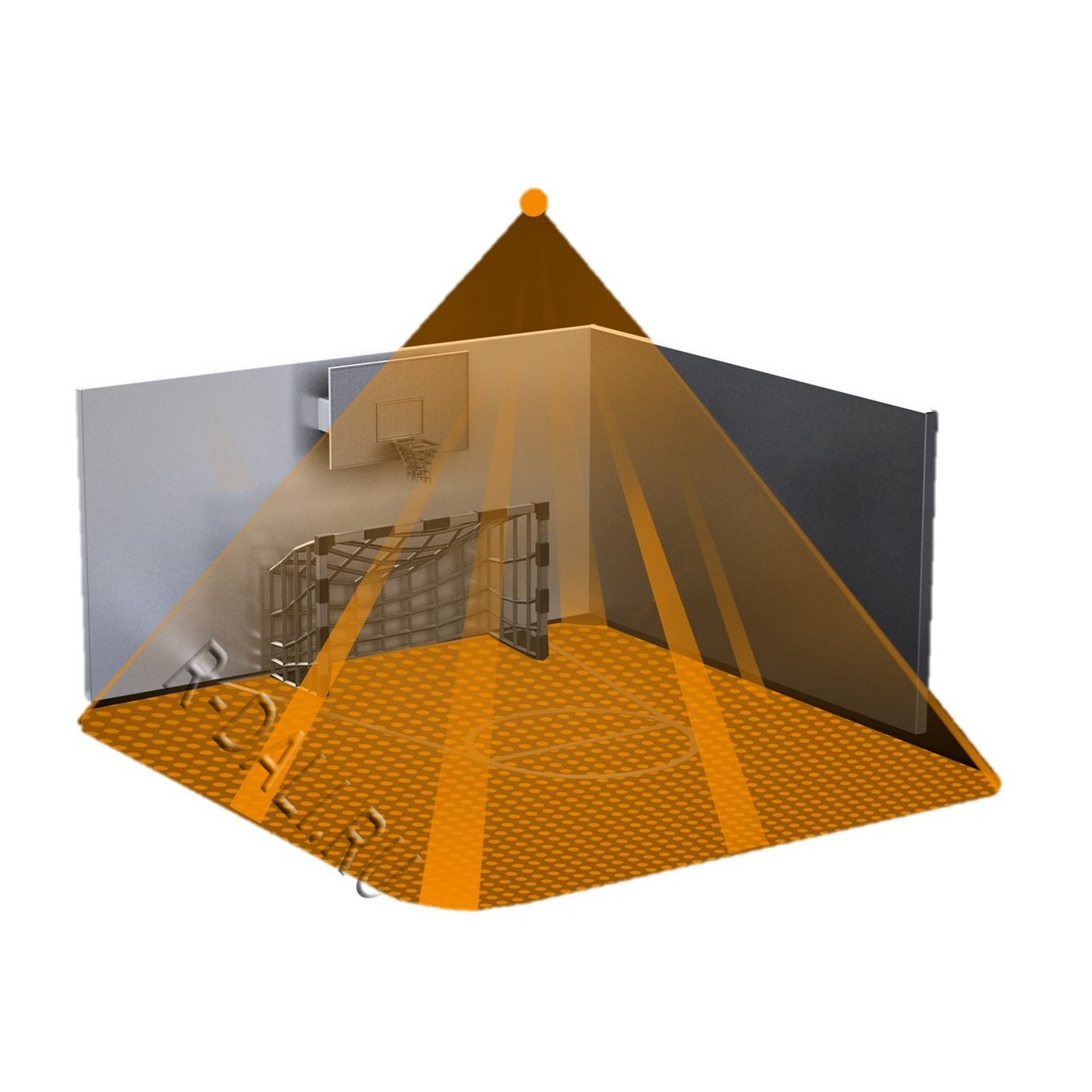

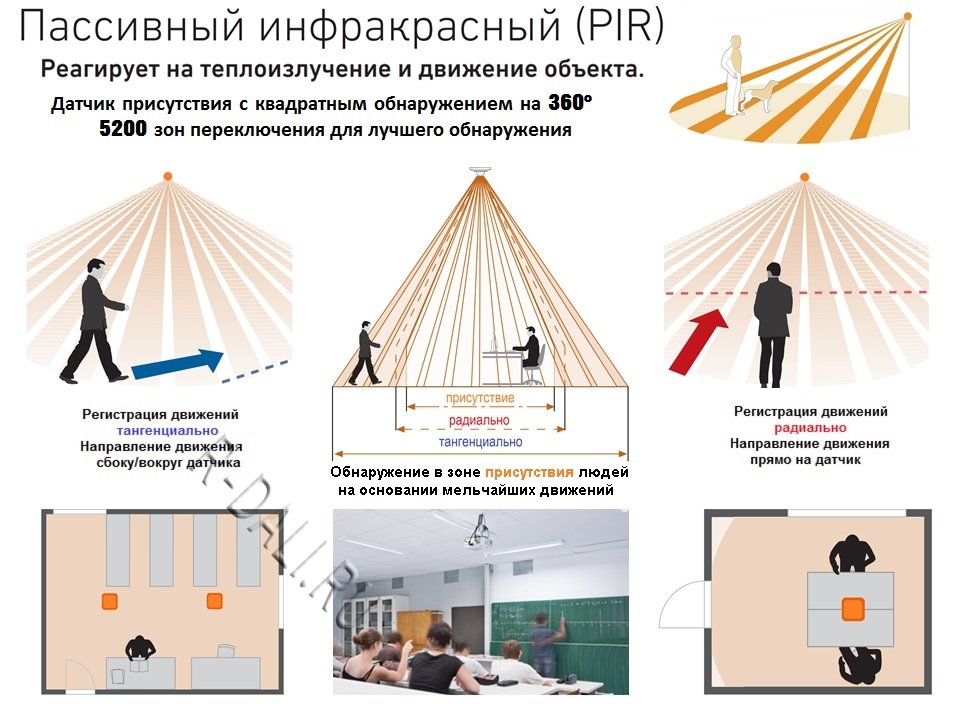

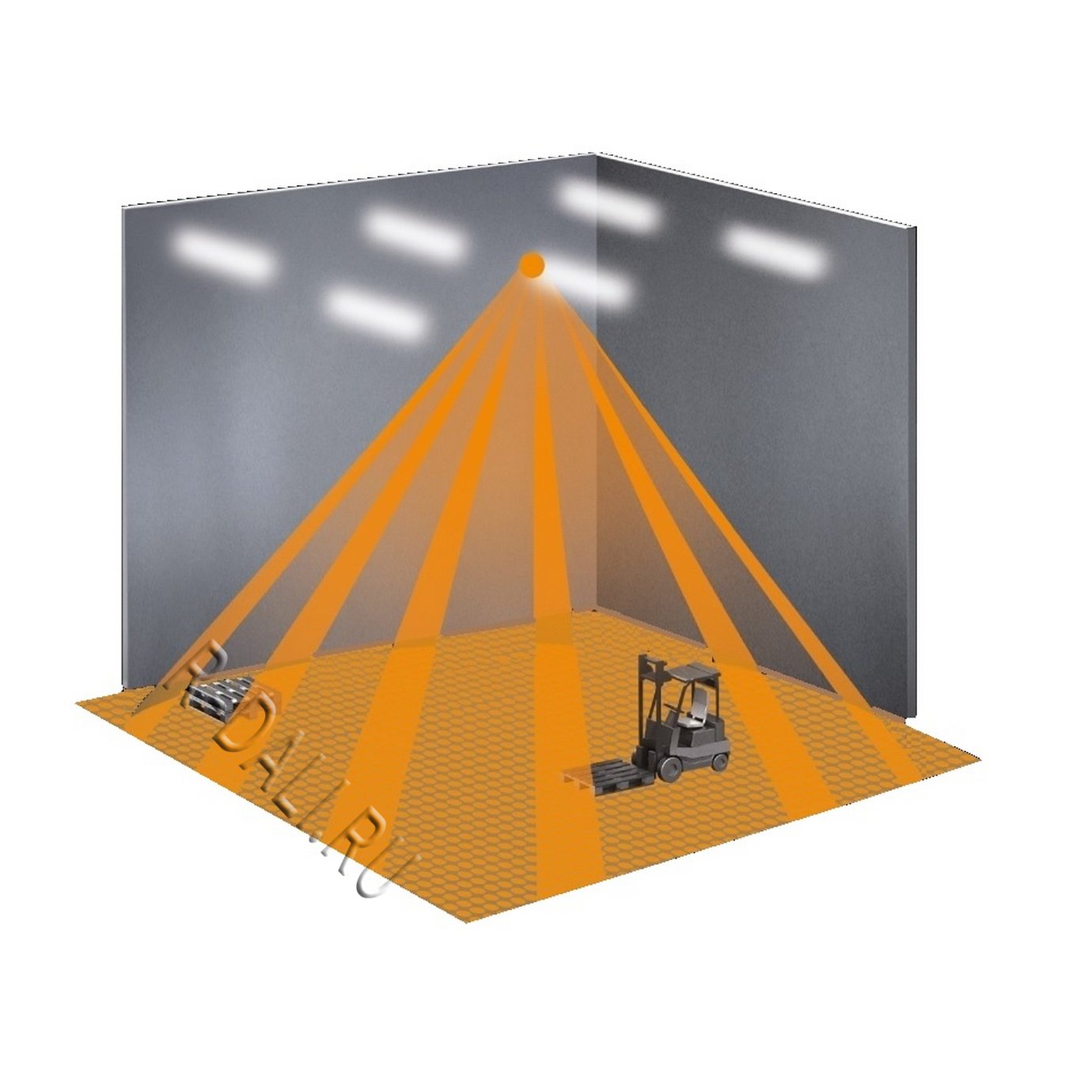

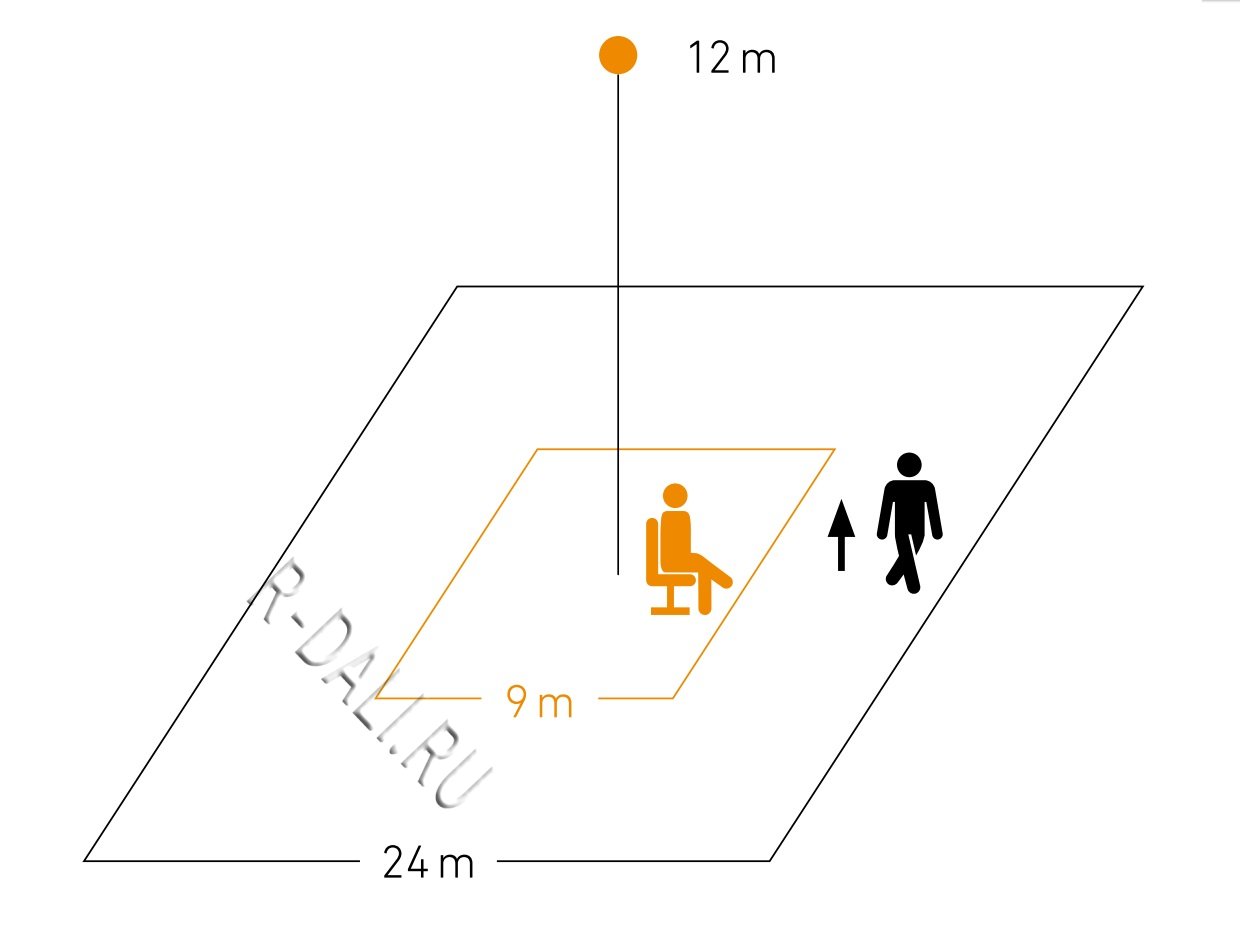

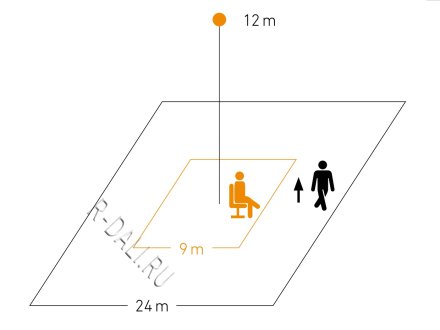

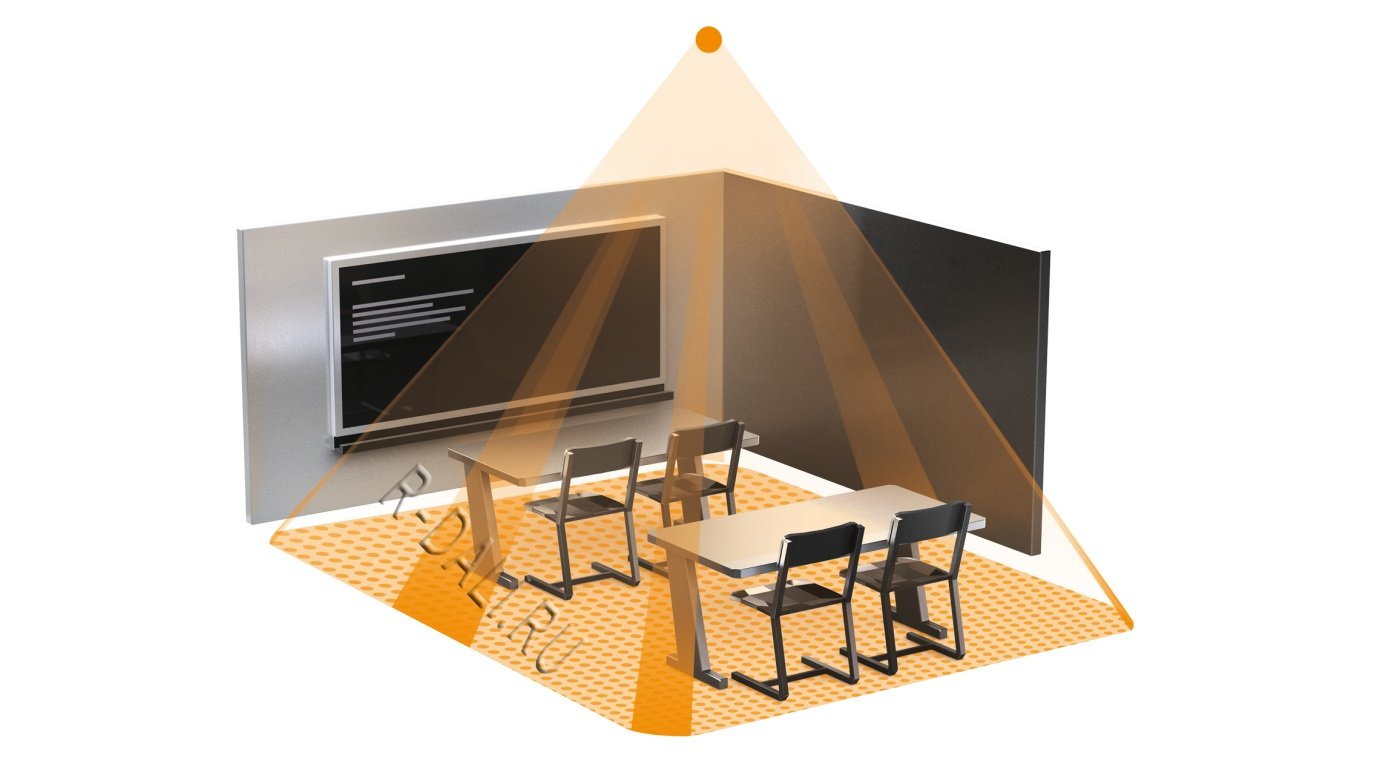

| Площадь зоны радиального движения | 9 х 9 м (81 м²) |
| Площадь зоны присутствия | 9 х 9 м (81 м²) |
| Площадь зоны тангенциального движения | 24 х 24 м (576 м²) |

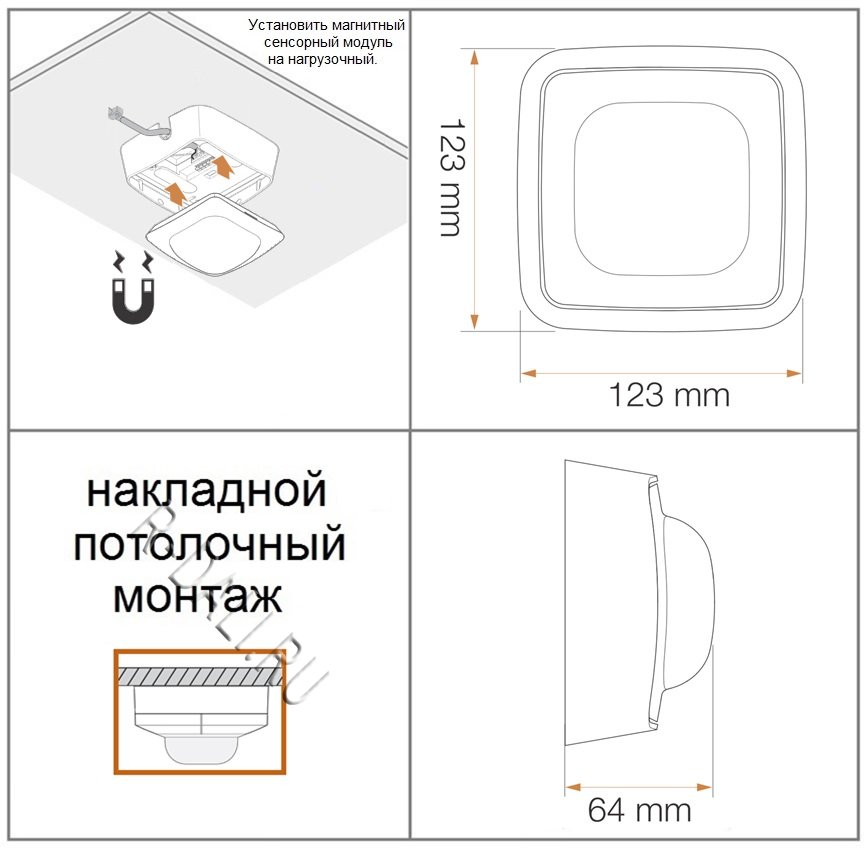

| Размеры (В x Ш x Г) | 123 х 123 х 64 мм |
| Режим обучения | Teach in. Установка сумеречного порога посредством кнопки запоминания/режима обучения. При необходимых условиях освещения, при которых сенсор в будущем должен реагировать на движения. Сохраняется текущее значение сумеречного порога. |
| Рекомендуемая высота установки | 2-10 м |
| Сенсорика | 13 уровней обнаружения, 5200 зон переключения. Благодаря линзе с высокой разрешающей способностью позволяет обеспечить типичную для помещения, квадратную зону охвата, в которой регистрируются мельчайшие движения |
| Температурный диапазон | от -25° до + 55° |
| Угол охвата датчика | 360° при угле раствора 180° |
| Установка | внутренний, потолочный, накладной |
| Нагрузка | Выход DALI: 2-полюсная управляющая линия DALI |
| Установка сумеречного порога | 2-2000 лк, ∞ / дневной свет |
| Интерфейс | DALI-2 Input Device (DALI-2 IPD) |

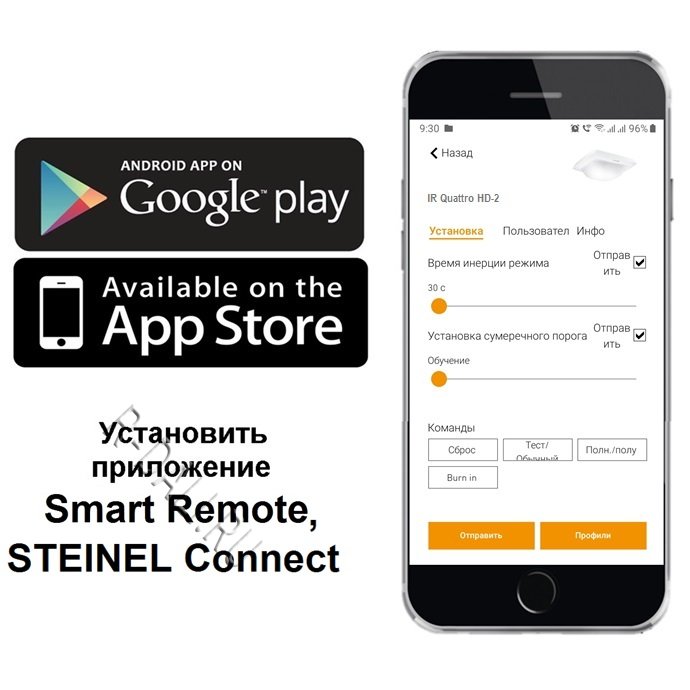

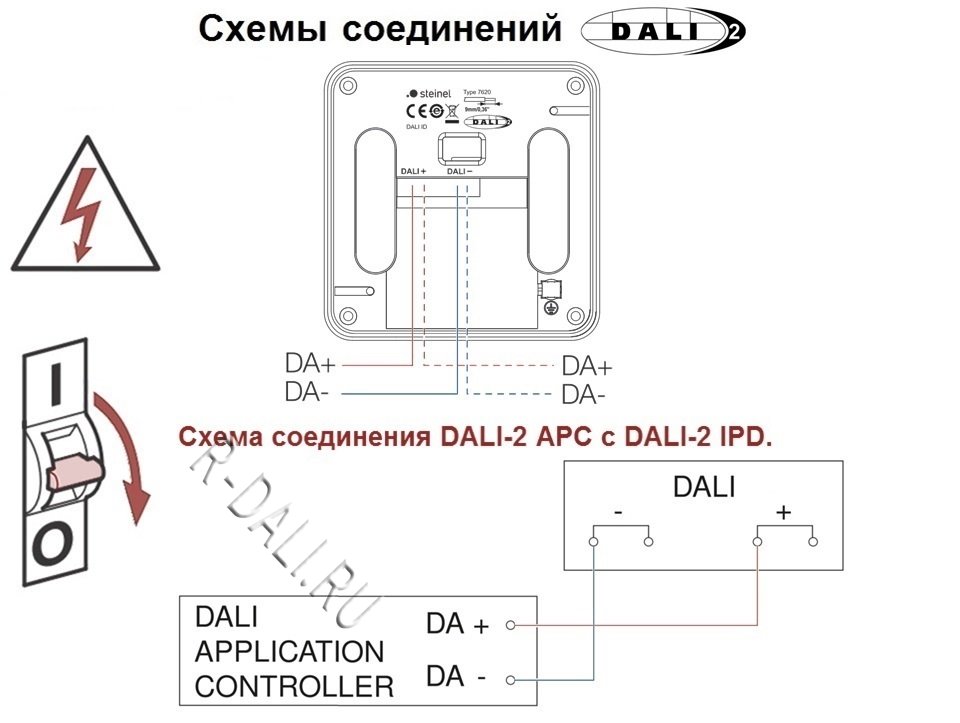

| Управление | Важно! Управление сенсором через сторонний контроллер или датчиком APC DALI-2 по протоколу DALI-2!!! С помощью шины DALI сенсор подключается к прибору управления. Сенсор использует кабель DALI для коммуникации и для подачи питания. Все значения датчиков (движение, уровень освещенности, температура и влажность) можно запросить с контроллера приложения DALI-2 (DALI-2 Application Controller). Автоматическая или циклическая передача по времени также может быть выбрана в зависимости от уровня движения и освещенности. IR Quattro HD-2 DALI-2 IPD предназначен для подключения к контроллеру приложений DALI-2 Application Controller (APC). Функциональность Bluetooth предназначена только для настройки с помощью приложения Steinel Connect. В дополнение к интерфейсу DALI, это предоставляет еще одну возможность настройки устройства ввода. Чтобы считывать показания датчиков со смартфона или планшета с поддержкой Bluetooth, необходимо загрузить приложение STEINEL Connect из вашего app Store. |
| Выход DALI | Управляющий кабель DALI (подходит в качестве мультимастера для коммуникации с контроллером DALI/ сенсором DALI) |
| Настройки | с помощью приложения Smart Remote, Connect Bluetooth Mesh, по шине DALI, потенциометр |
Инструкция по эксплуатации на русском языке
