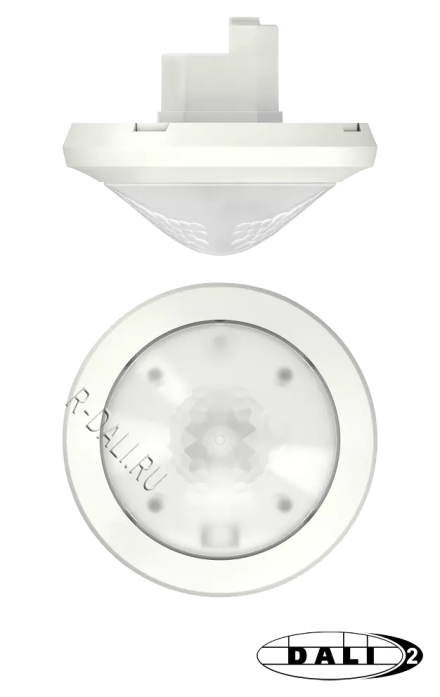

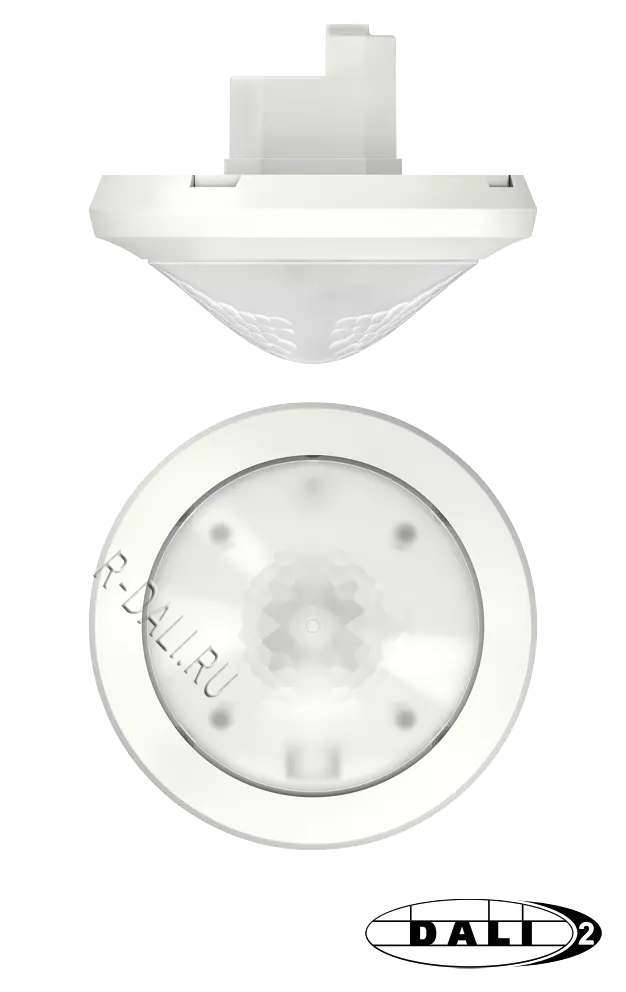

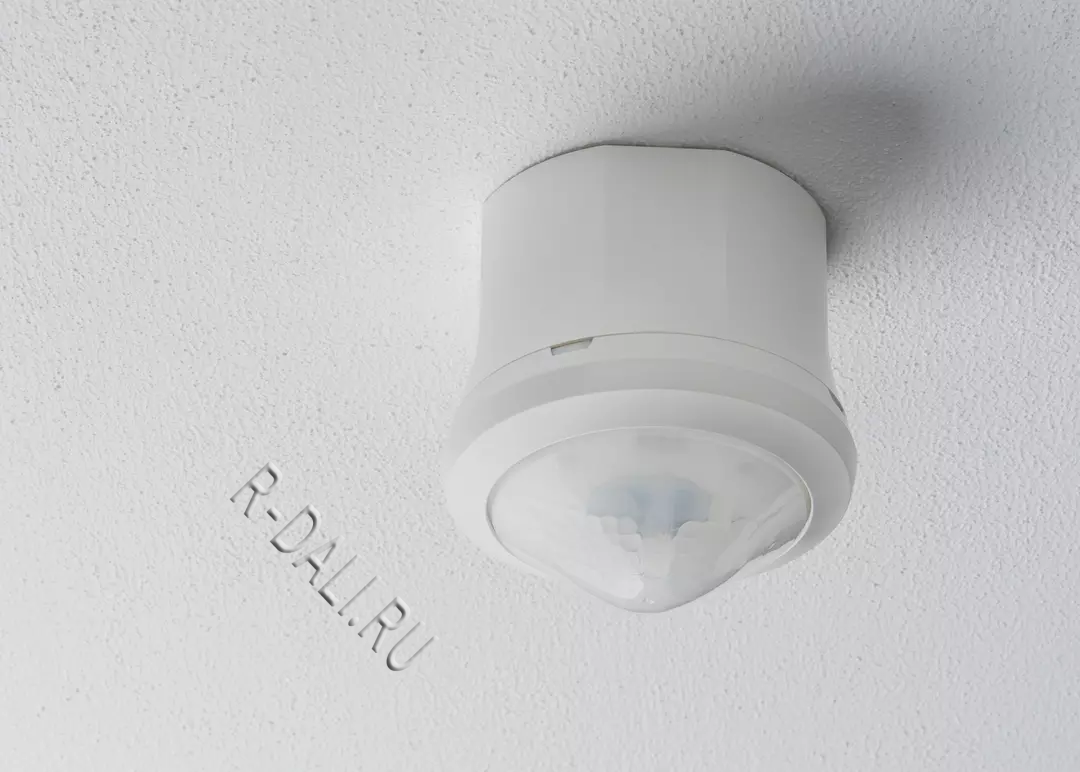

Theben, Датчик присутствия, thePassa P360 DALI-2 S UP WH
Артикул: 2010390
Наличие: под заказ
Описание функций
Пассивный инфракрасный (ИК) датчик присутствия для скрытого потолочного монтажа, сертифицированный по стандарту DALI-2.
Прямоугольная зона обнаружения 360°, размером 30 x 4,5 м (135 м²) на высоте монтажа 3 м, для коридоров и складских помещений. Оснащен 2 независимо подключаемыми и отключаемыми зонами обнаружения.
-
Устройство передает информацию о наличии людей и уровне освещенности в виде DALI-телеграммы в соответствии со стандартом IEC 62386, части 303/304.
-
3 экземпляра данных (instances) для присутствия – зона обнаружения 1+2 / зона 1 / зона 2.
-
2 независимых канала комбинированного измерения освещенности.
-
3 экземпляра данных (instances) для освещенности – зона обнаружения 1+2 / зона 1 / зона 2.
-
Простая калибровка измерения освещенности.
-
Тестовый режим для проверки функций и зоны обнаружения.
-
Настраиваемая чувствительность обнаружения.
-
Конфигурация возможна через шину DALI или пульт дистанционного управления.
-
Пользовательские пульты ДУ «theSenda S» или «theSenda B» могут использоваться для диммирования или включения/выключения светильников, управления жалюзи или выполнения дополнительных функций через вышестоящую систему управления.
-

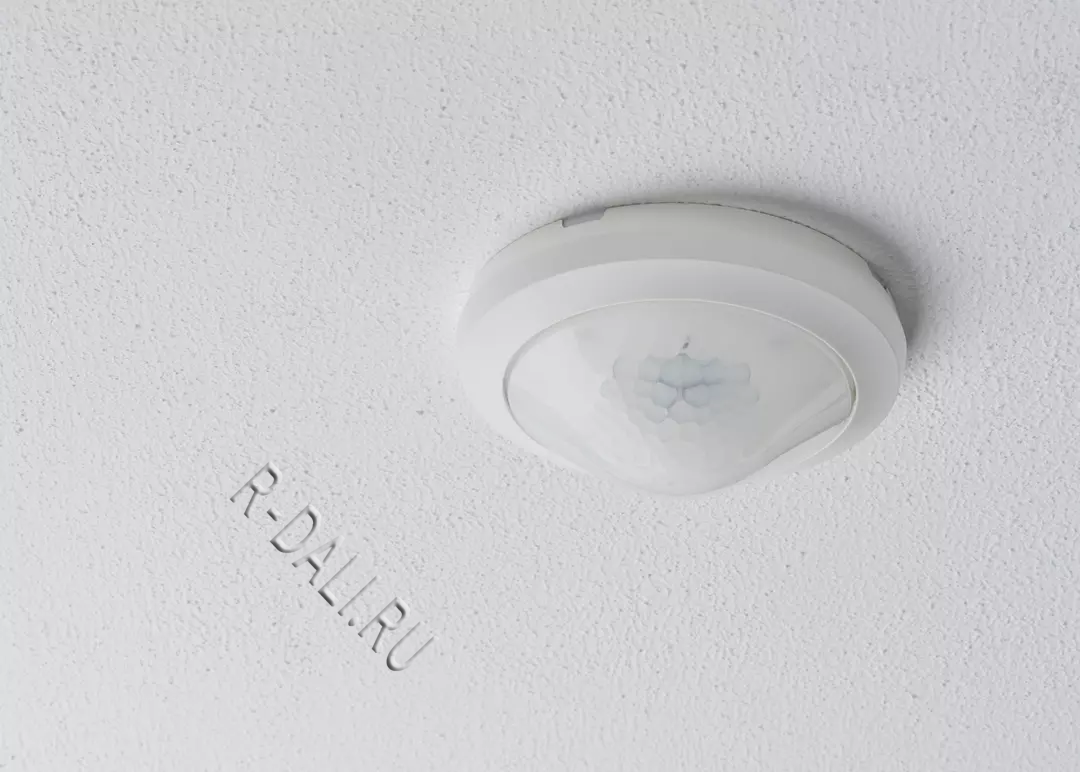

Монтаж в потолок в установочную коробку.
-

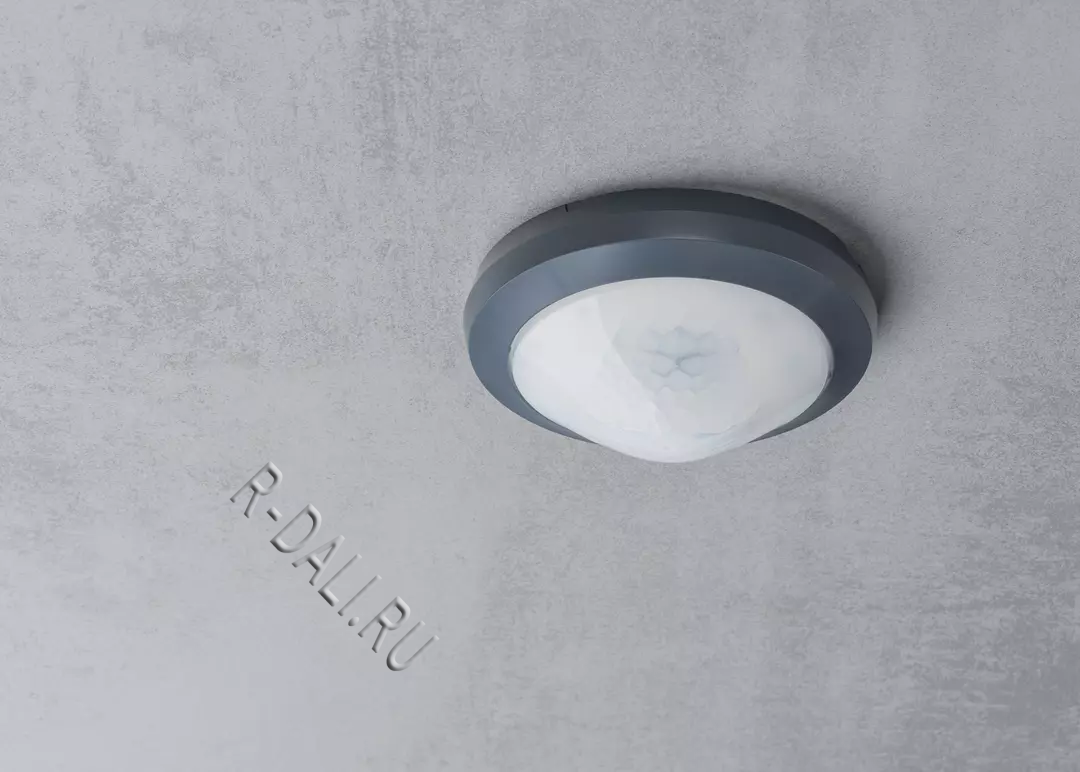

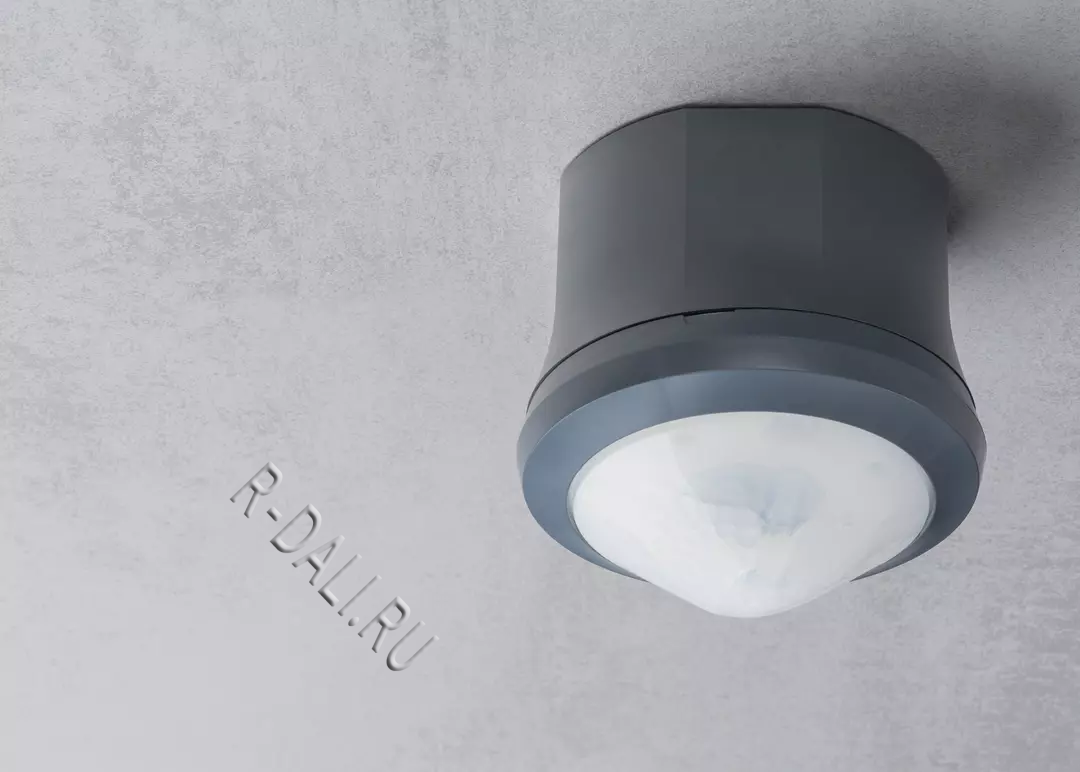

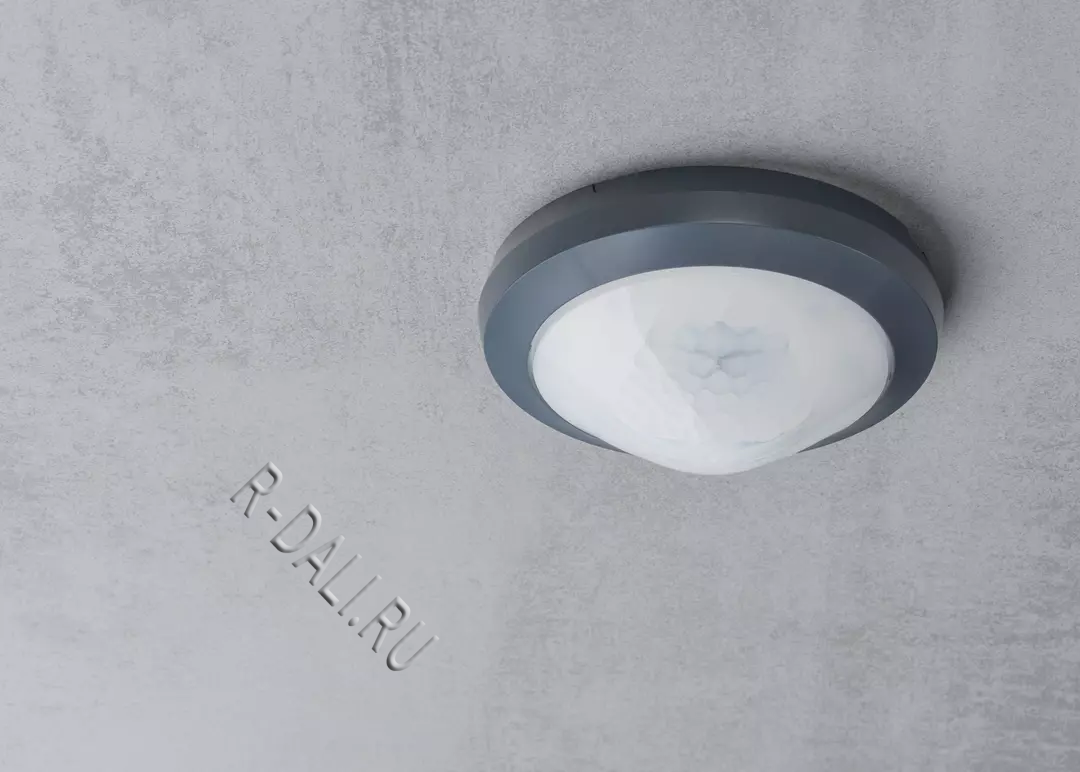

Возможен накладной монтаж с использованием лицевой панели 110A (опционально).
-
Ограничение зоны маскирующими накладками (опционально).
-
Пульт ДУ-приложение «theSenda B» (опционально) и соответствующее приложение «theSenda Plug» (для iOS/Android).
-

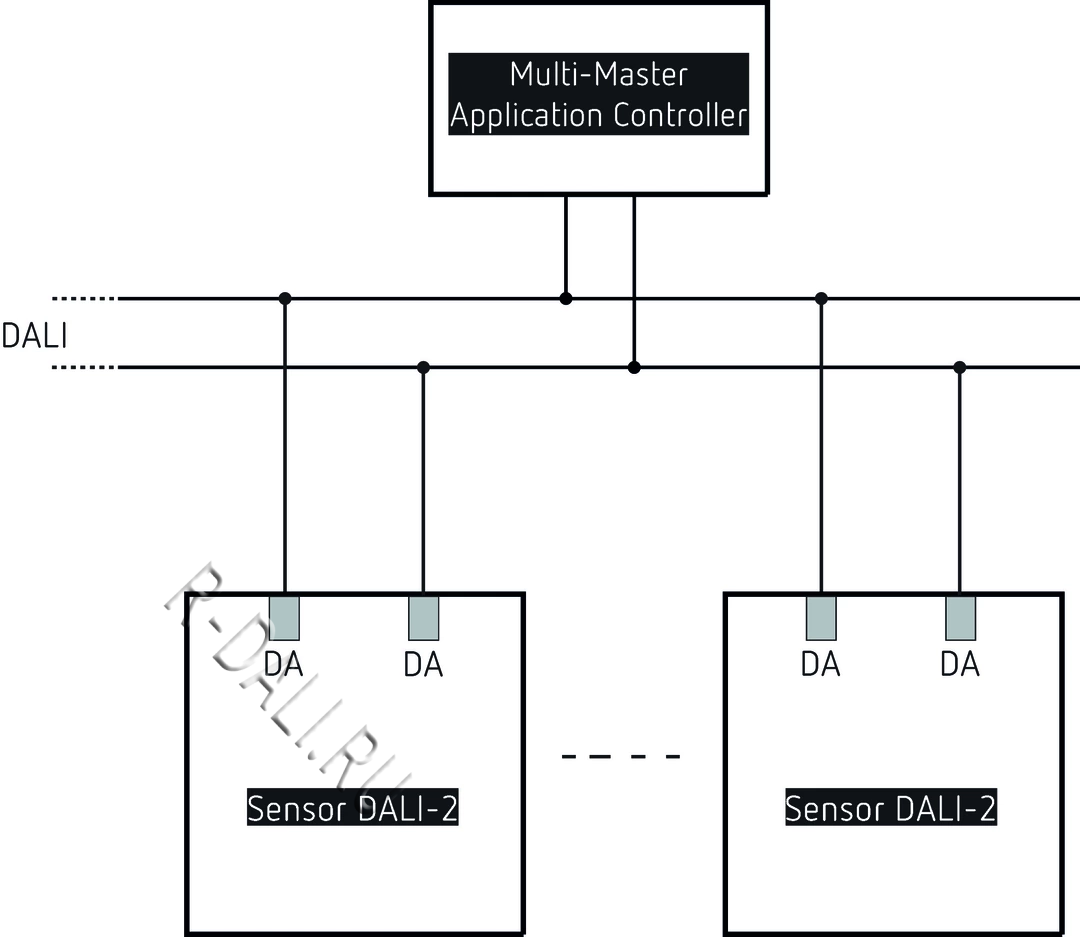

Для ввода в эксплуатацию, управления и конфигурации требуется Multi-Master Application Controller. Согласно IEC 62386, он должен поддерживать части 101/103 и, опционально, 301/303/304.
Технические данные
| Параметр | Значение / Примечание |
|---|---|
| Рабочее напряжение | DALI (питание по шине) |
| Рекомендуемая высота монтажа | 2 – 6 м |
| Максимальная высота монтажа | 15 м |
| Минимальная высота монтажа | 1,7 м |
| Способ монтажа | Потолочный, скрытый |
| Цвет | Белый |
| Потребляемая мощность | ≤10 мА |
| Тип измерения освещенности | Комбинированный (смешанный свет) |
| Диапазон настройки освещенности | 10 – 10000 лк |
| Яркость в режиме ожидания | 1 – 25 % |
| Макс. сечение подключаемого кабеля | макс. 2 x 2,5 мм² |

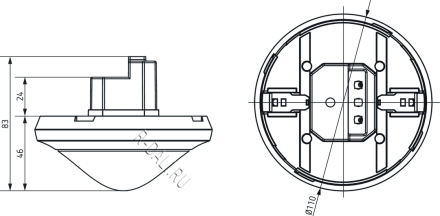

| Диаметр монтажной коробки | 55 мм |
| Выход сигнала | Сенсорный интерфейс DALI |
| Зона обнаружения | 150 м² (30,0 x 5 м) |
| Угол обзора (зона обнаружения) | 360° |
| Рабочая температура окружающей среды | -15°C ... +50°C |
| Степень защиты (IP) | IP 54 (в установленном состоянии) |
Зона обнаружения (в зависимости от высоты монтажа)
| Высота монтажа (A) | По диагонали (t) | Вдоль (R) |
|---|---|---|
| 2 м | 56 м² | 16 м x 3,5 м | 56 м² | 16 м x 3,5 м |
| 2,5 м | 88 м² | 22 м x 4 м | 72 м² | 18 м x 4 м |
| 3 м | 135 м² | 30 м x 4,5 м | 90 м² | 20 м x 4,5 м |
| 3,5 м | 150 м² | 30 м x 5 м | 100 м² | 20 м x 5 м |
| 4 м | 150 м² | 30 м x 5 м | 100 м² | 20 м x 5 м |
| 4,5 м | 150 м² | 30 м x 5 м | 100 м² | 20 м x 5 м |
| 5 м | 150 м² | 30 м x 5 м | 100 м² | 20 м x 5 м |
| 5,5 м | 150 м² | 30 м x 5 м | 100 м² | 20 м x 5 м |
| 6 м | 150 м² | 30 м x 5 м | 100 м² | 20 м x 5 м |
