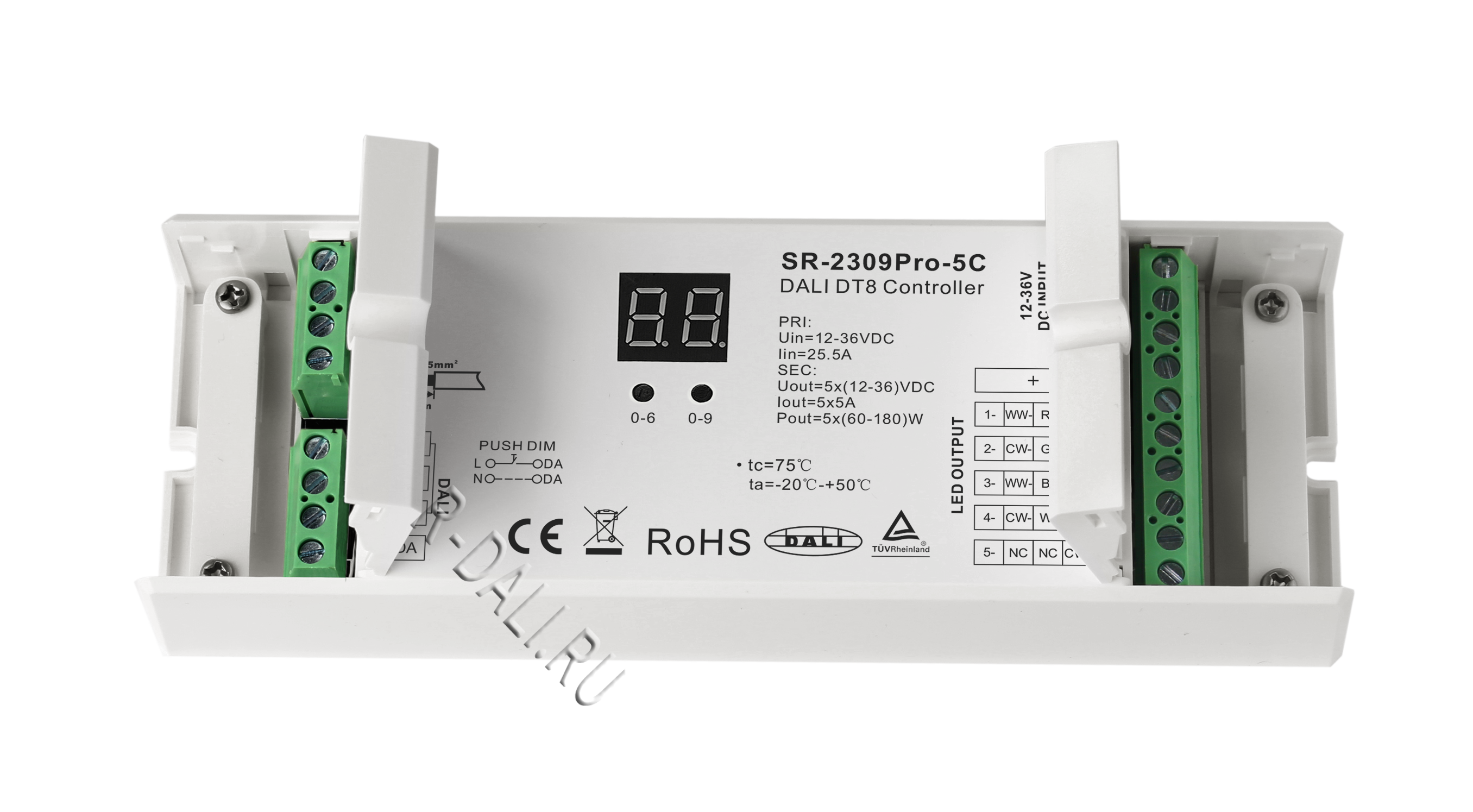

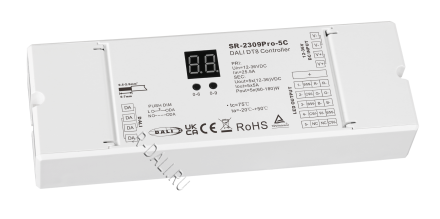

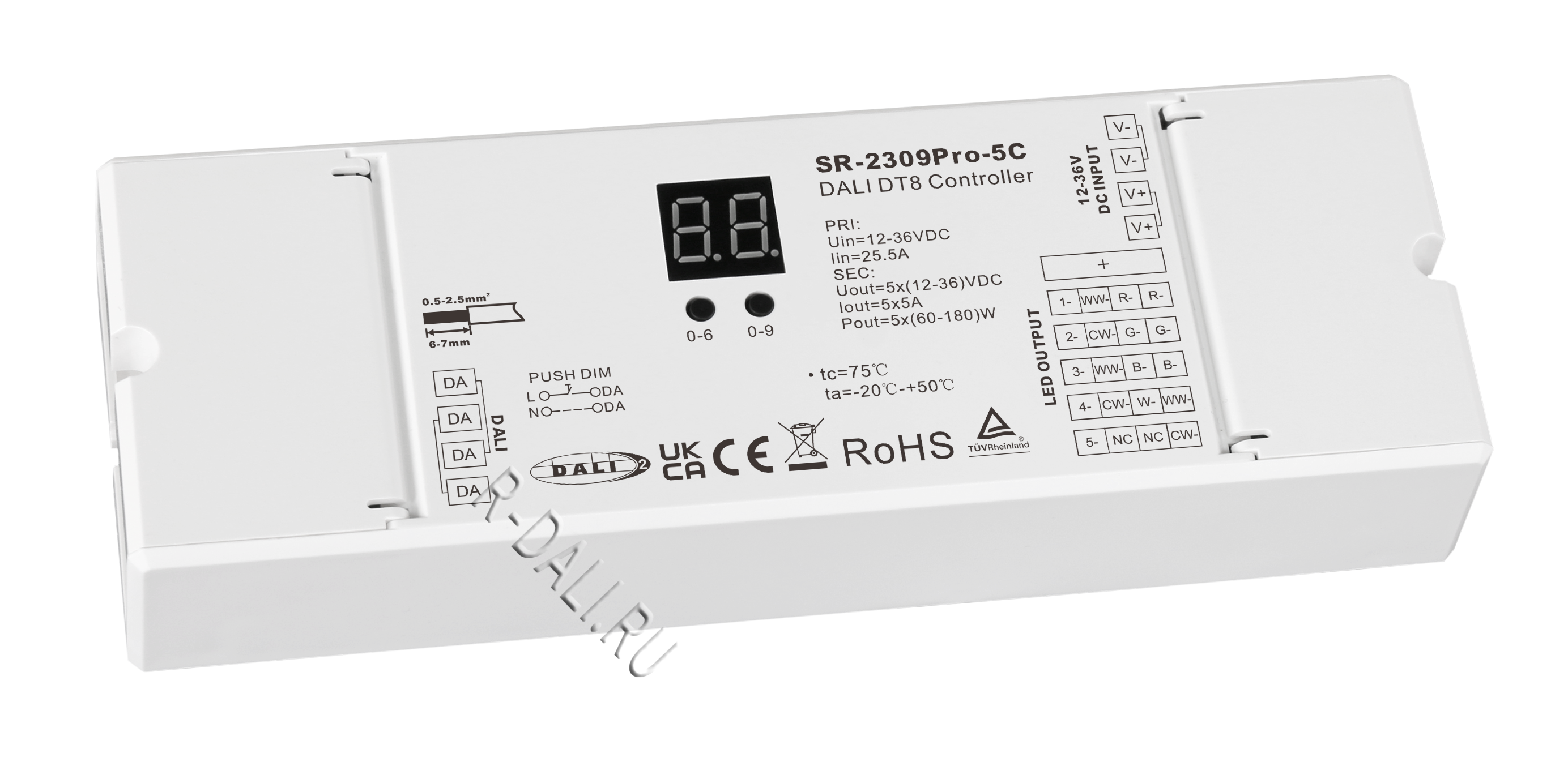

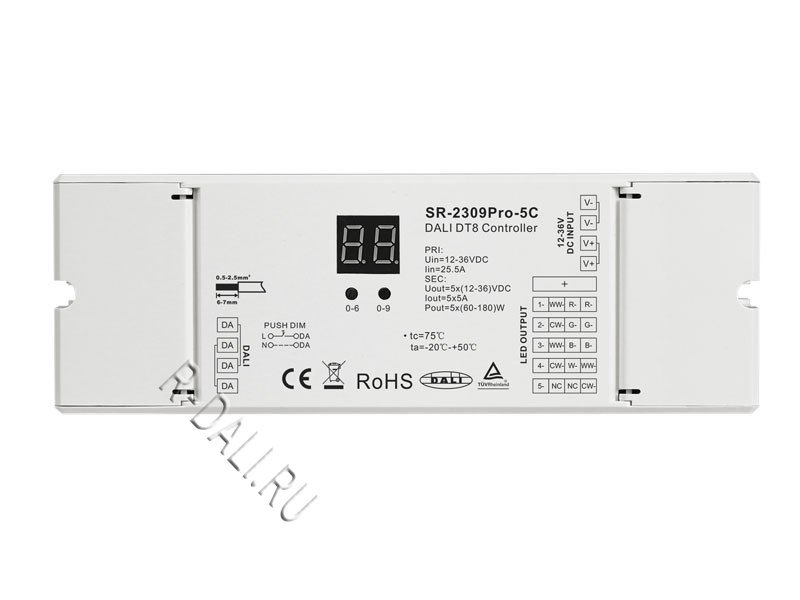

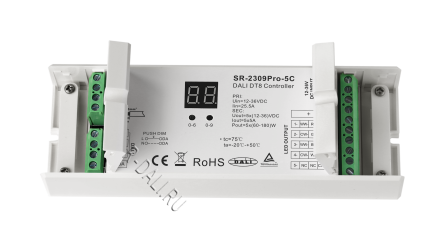

Sunricher, Диммер DALI DT8 многоадресный 5 каналов (CV) SR-2309PRO-5C

SR-2309PRO-5C — это профессиональное многоадресное устройство управления DALI DT8 по схеме 7-в-1, соответствующее стандартам IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed2, IEC 62386-209:2011 . Это устройство DALI DT8 со встроенным интерфейсом DALI-2. В данном устройстве управления реализована поддержка нескольких адресов, что означает интеграцию нескольких устройств DALI DT8 в одном корпусе. Оно может быть настроено как устройство с одним адресом или с несколькими адресами. Комбинации типов устройств можно конфигурировать с помощью кнопок и дисплея, всего доступно 7 комбинаций: Tc, RGBWAF, XY, 2*Tc, XY+Tc, RGB+Tc, XY+W (DT6) .

Данное устройство управления разработано с 5-канальным ШИМ-выходом, что позволяет управлять светодиодами с настраиваемым белым (tunable white), RGB-светодиодами, RGBW-светодиодами, а также светодиодами RGB+ настраиваемый белый в зависимости от сконфигурированного типа устройства . Одного устройства управления достаточно для удовлетворения всех требований. Инновационность данного устройства заключается в его совместимости с универсальными системами DALI: независимо от того, какие типы устройств DALI DT8 поддерживает система DALI, данное устройство поддерживает все типы устройств DALI DT8 .

Адрес DALI может быть свободно установлен с помощью кнопок и цифрового дисплея даже без ведущего контроллера DALI .

Данное устройство управления также поддерживает PUSH-диммирование для управления не только яркостью, но также цветовой температурой и цветами RGB даже при отсутствии сигнала DALI .

Основные характеристики

• Соответствие стандартам IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed2, IEC 62386-209:2011

• Встроенный интерфейс DALI-2, устройство DALI DT8

• Многоадресное устройство управления DT8

• Множество устройств, интегрированных в одном корпусе

• Многофункциональность, 7 в 1: Tc, RGBWAF, XY, 2*Tc, XY+Tc, RGB+Tc, XY+W (DT6)

• Адрес DALI может быть назначен вручную с помощью кнопок ручной настройки и отображается на дисплее

• Может быть настроено как различные типы устройств: одноадресные типы или многоадресные типы

• Одноадресные типы устройств: Tc, RGBWAF, XY

• Многоадресные типы устройств: 2*Tc, XY+Tc, RGB+Tc, XY+W (DT6)

• 5-канальный выход с постоянным напряжением

• Управление пятью ШИМ-выходами через устройство типа 8 DALI

• Управление цветом в соответствии со спецификацией DALI для типа устройства 8

• Поддержка команд устройств DT8, совместимость с универсальными ведущими контроллерами DALI, поддерживающими команды DT8

• Конфигурация через USB-интерфейс ведущего контроллера DALI

• Управление цветовой температурой и цветом RGB через режим PUSH-диммирования даже без DALI

• Степень влагозащиты: IP20

• Рабочая температура: –20 °C до +50 °C

Технические характеристики

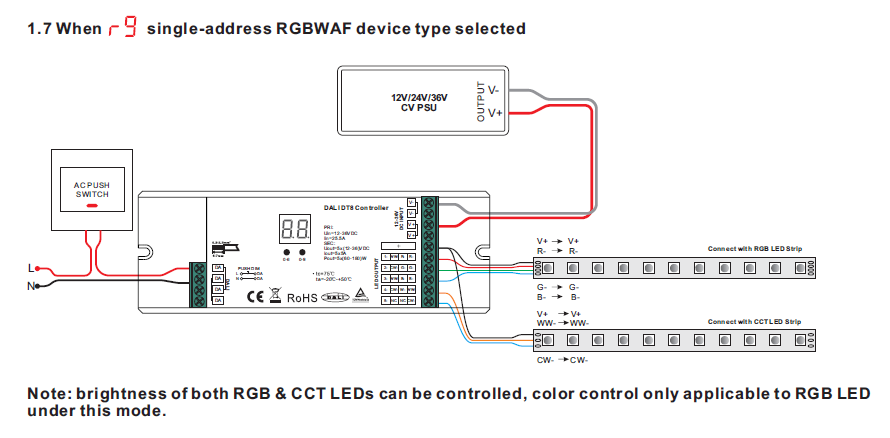

Wiring Diagram
