Sunricher, Диммер Сенсорный DALI, для управления одноцветными лампами / светильниками SR-2300TR-DIM

Ведущее устройство DALI SR-2300TR-DIM  сенсорный диммер DALI, который использует высокопрочную и сверхчувствительную панель из закаленного стекла для обеспечения точной и быстрой регулировки яркости при управлении одноцветными светодиодами. Контроллер соответствует стандартам IEC 62386-102, IEC 62386-207 и совместим с продукцией DALI других международных производителей. Сенсорное цветовое колесо обеспечивает плавную регулировку яркости. Ведущее устройство DALI может управлять 1 адресом DALI и 4 сценами DALI (европейская версия) или 6 сценами DALI (версия для США). Позволяет установить количество управляемых адресов DALI (всего 64 адреса от 0 до 63) с помощью поворотных переключателей на задней панели. Доступны европейская и американская версии, которые легко устанавливаются в существующие стандартные подрозетники.

Этот контроллер DALI доступен в версиях с входным напряжением 100-240 В перем. тока и 12-24 В пост. тока. Версия с входом переменного тока оснащена встроенным источником питания DALI на 100 мА для питания до 50 электронных пускорегулирующих аппаратов DALI (ECG). Она также может питаться от шины DALI при отсутствии подключения к сети переменного тока. До 100 ECG DALI могут управляться по широковещательной команде (broadcast) четырьмя сенсорными панелями DALI с питанием от сети в одной цепи управления, при этом 2 панели подключаются к сети переменного тока, а 2 питаются от шины DALI.

Ключевые особенности

• Соответствие стандартному протоколу DALI IEC 62386-102, IEC 62386-207 и совместимость с продукцией DALI других международных производителей

• Сенсорный интерфейс, простота использования

• Функция обнаружения шины (bus detective), возможность установки нескольких контроллеров на одну шину DALI

• Доступны версии с входным напряжением 12-24 В пост. тока и 100-240 В перем. тока

• Версия с входом переменного тока со встроенным источником питания DALI на 100 мА для питания до 50 ECG DALI

• Версия с входом переменного тока также может питаться от шины DALI при отсутствии подключения к сети

• До 100 ECG DALI могут управляться 4 сетевыми панелями DALI по широковещательной команде в одной цепи управления (2 панели от сети, 2 от шины DALI)

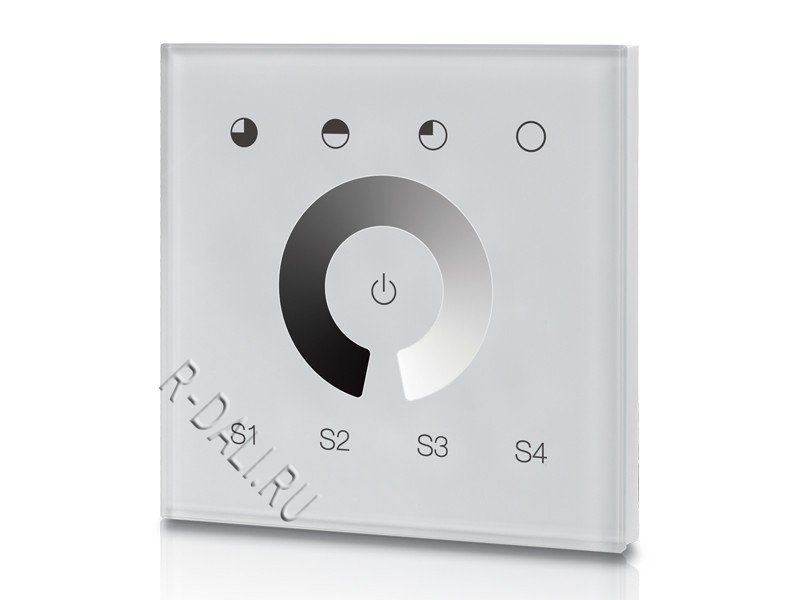

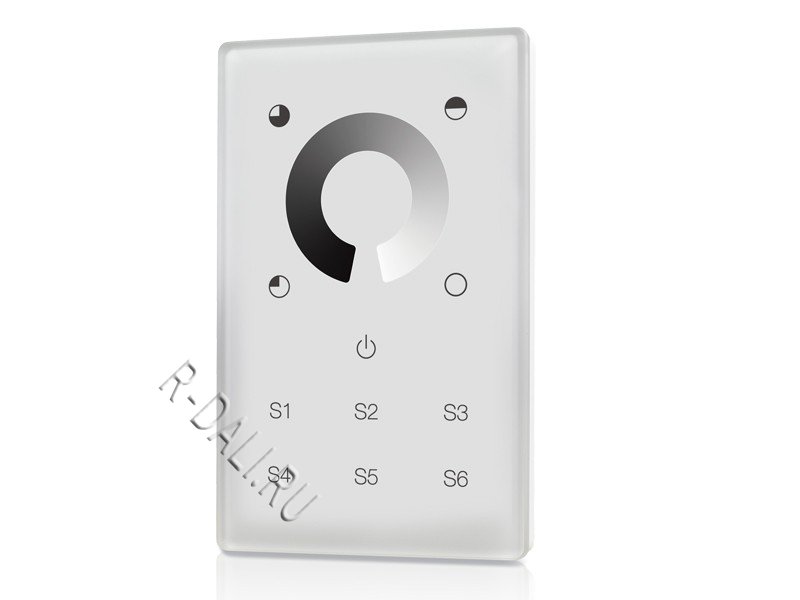

• Управление 1 адресом DALI и 4 сценами DALI (европейская версия) или 6 сценами DALI (версия для США)

• Легкий выбор и управление назначенным адресом DALI

• Плавная регулировка яркости

• Доступны версии для европейских и американских стандартов, легкая установка в существующий подрозетник

Технические характеристики

Product Dimension for SR-2300TR-DIM-EU

Product Dimension for SR-2300TR-DIM-US

Installation for SR-2300TR-DIM-EU

Installation for SR-2300TR-DIM-US

Wiring Diagram

Материалы для скачивания

• SR-2300TR-DIM-EU User Manual
• SR-2300TR-DIM-US User Manual
