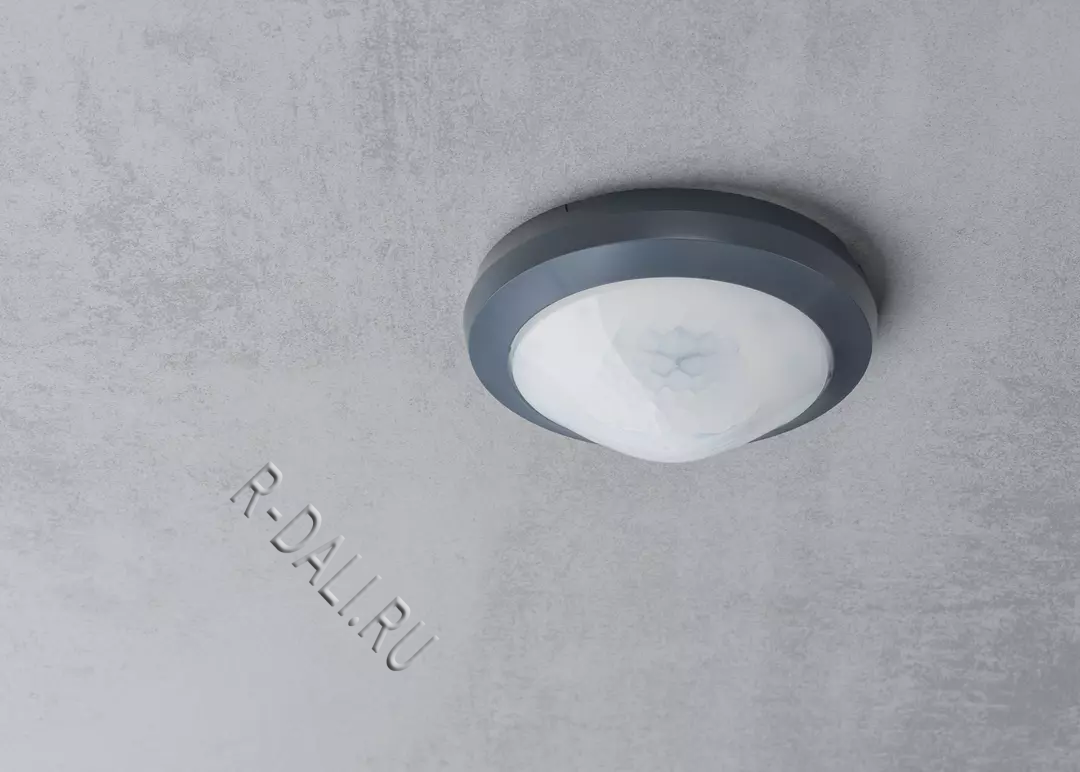

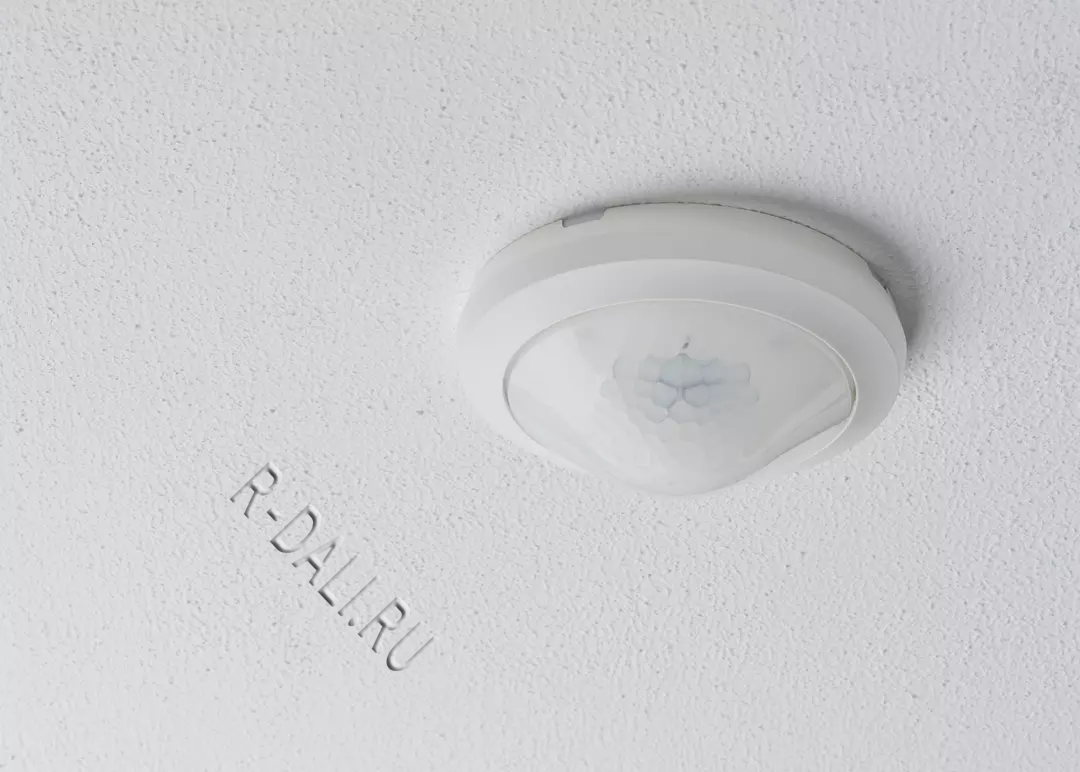

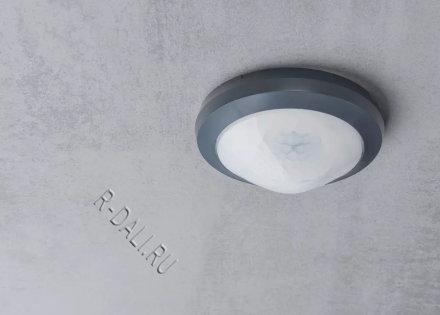

Theben, Датчик присутствия, theRonda S360-110 DALI SP GST
Артикул: 2080516
Наличие: под заказ
Описание функций
Пассивный инфракрасный датчик присутствия для скрытого потолочного монтажа, сертифицированный по стандарту DALI-2.
Круговая зона обнаружения 360°, диаметром 8 м (50 м²) на высоте монтажа 3 м.
-
1 канал управления освещением в широковещательном режиме (broadcast mode) по DALI-2.
-
Технология DALI-2 в соответствии со стандартами IEC 62386, части 101 и 103.
-
1 вход для кнопочного выключателя.
-
Возможность использования стандартных кнопочных выключателей для максимальной свободы в дизайне.
-
Режим управления «Вкл/Выкл» или «Постоянное освещение» с функцией режима ожидания (stand-by).
-
Регулировка ярчности (диммирование) в режиме «Вкл/Выкл» с функцией режима ожидания.
-
Выбор между полностью автоматическим или полуавтоматическим режимом работы.
-
Регулируемый порог срабатывания по уровню освещенности.
-
Функция «Обучения» (Teach-in) с помощью пульта ДУ или кнопки.
-
Настройка поправочного коэффициента помещения (автоматическая коррекция измерения освещенности).
-
Настраиваемая задержка выключения света.
-
Калиброванное измерение освещенности по 1 каналу.
-
Функция «Краткое присутствие» (Brief-presence).
-
Самообучаемая задержка выключения.
-
Чрезвычайно простая настройка энергосберегающих характеристик с новой функцией «eco plus».
-
Выбираемая скорость реакции датчика (контроля).
-
Ручное переопределение режимов с помощью пульта ДУ или кнопки.
-
Выбираемое поведение после нажатия кнопки (режим «Школа» / «Офис»).
-
Тестовый режим для проверки работы освещения.
-
Тестовый режим для проверки зоны обнаружения присутствия.
-
Управление с пульта ДУ.
-
Поддержка сцен освещения.
-
Регулируемая чувствительность датчика присутствия.
-
Возможность ограничения зоны обнаружения с помощью маскирующей накладки.
-
Расширение зоны обнаружения путем объединения датчиков в режиме «Ведущий/Ведомый» (Master/Slave) или «Ведущий/Ведущий» (Master/Master).
-
Оптимизирован для удобства монтажника при установке, подключении и вводе в эксплуатацию.
Технические данные
| Параметр | Значение / Примечание |
|---|---|
| Рабочее напряжение | 110 В перем. тока – 230 В перем. тока |
| Частота сети | 50 – 60 Гц |
| Минимальная высота монтажа | 1,7 м |

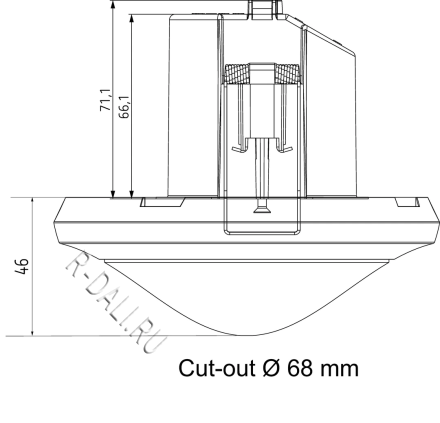

| Способ монтажа | Потолочный, скрытый |
| Цвет | Белый |
| Потребляемая мощность | < |
| Тип измерения освещенности | Комбинированный (смешанный свет) |
| Диапазон настройки освещенности | 10 – 3000 лк |
| Поддерживаемые типы ламп | Лампы накаливания/галогенные, люминесцентные лампы, энергосберегающие лампы, светодиоды (LED) |
| Выходная нагрузка (управление) | 100 мА |

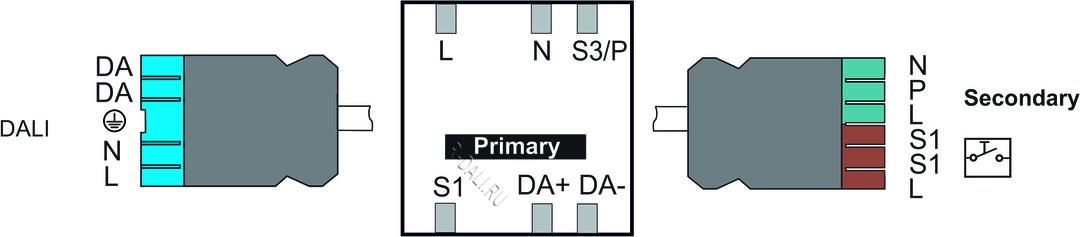

| Выход для управления освещением | Интерфейс DALI в соответствии с IEC SN EN 62386 для макс. 50 DALI-устройств |
| Коммутационный выход | DALI |
| Зона обнаружения | 50 м² (ø 8 м | 360°) |
| Угол обзора (зона обнаружения) | 360° |
| Рабочая температура окружающей среды | 50°C |
| Степень защиты (IP) | IP 54 (в установленном состоянии) |
Зона обнаружения (в зависимости от высоты монтажа)
| Высота монтажа (A) | Сидящий человек (S) | По диагонали (T) | Вдоль (R) |
|---|---|---|---|
| 2 м | 5 м² | 2,5 м | 38 м² | 7 м | 5 м² | 2,5 м |
| 2,5 м | 7 м² | 3 м | 38 м² | 7 м | 7 м² | 3 м |
| 3 м | 13 м² | 4 м | 50 м² | 8 м | 13 м² | 4 м |
| 3,5 м | 50 м² | 8 м | 13 м² | 4 м | |
| 4 м | 64 м² | 9 м | 13 м² | 4 м |
