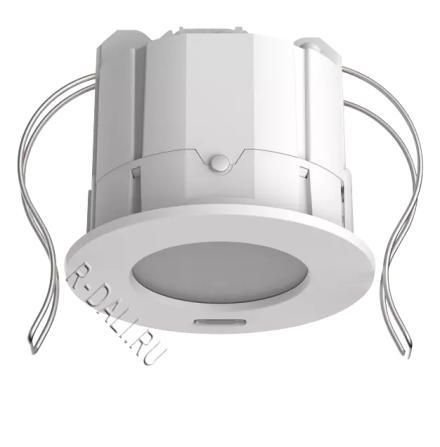

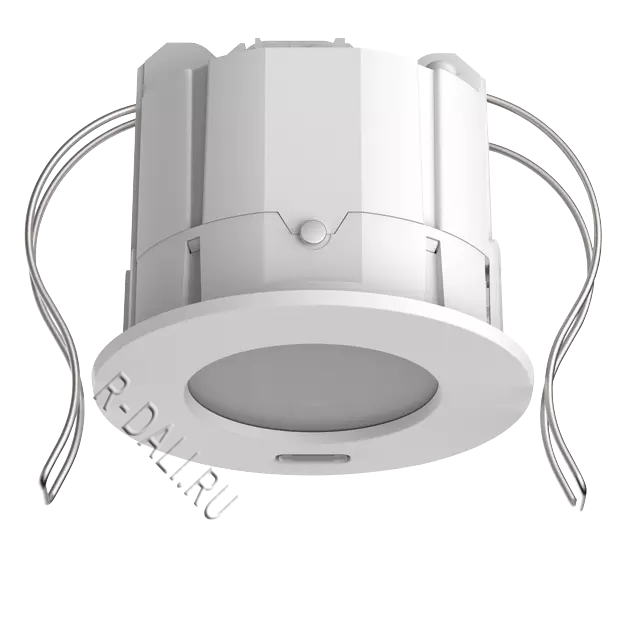

Theben, Датчик присутствия, PlanoSpot 360 DALI-2 S DE WH
Артикул: 2030190
Наличие: под заказ
Описание функций
Пассивный инфракрасный (ИК) датчик присутствия для накладного монтажа в подвесные потолки, сертифицированный по стандарту DALI-2.
Квадратная зона обнаружения 360°, размером 7 x 7 м (49 м²) на высоте монтажа 3 м.
-

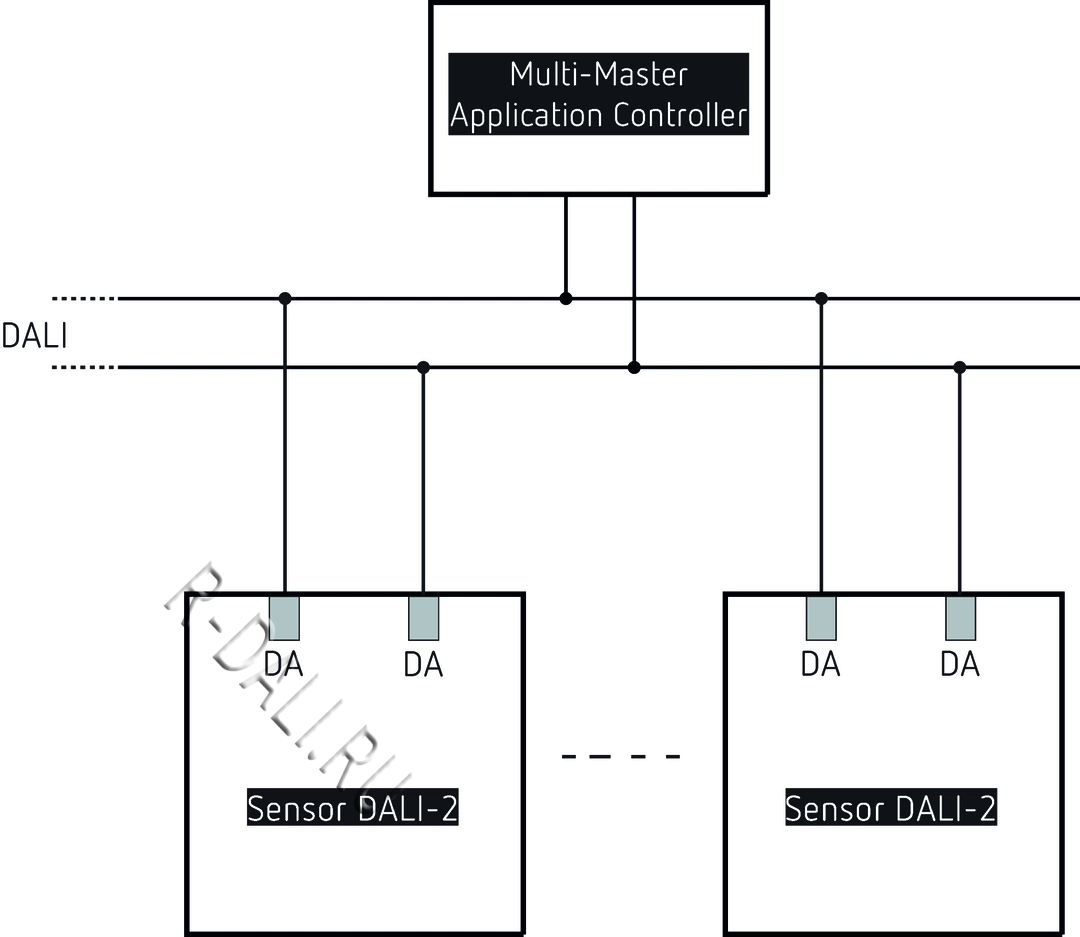

Устройство передает информацию о наличии людей и уровне освещенности в виде DALI-телеграммы в соответствии со стандартом IEC 62386, части 303/304.
-
2 экземпляра данных (instances) для присутствия – стандартная зона обнаружения / уменьшенная зона обнаружения.
-
Оптическую систему можно наклонять для регулировки зоны обнаружения.
-
3 независимых канала комбинированного измерения освещенности.
-
4 экземпляра данных (instances) для освещенности – внутренний/центральный/оконный/интегральный (interior/centre/window/integral).
-
Простая калибровка измерения освещенности.
-
Тестовый режим для проверки функций и зоны обнаружения.
-
Настраиваемая чувствительность обнаружения.
-
Конфигурация возможна через шину DALI или пульт дистанционного управления.
-
Пользовательские пульты ДУ «theSenda S» или «theSenda B» могут использоваться для диммирования или включения/выключения светильников, управления жалюзи или выполнения дополнительных функций через вышестоящую систему управления.
-

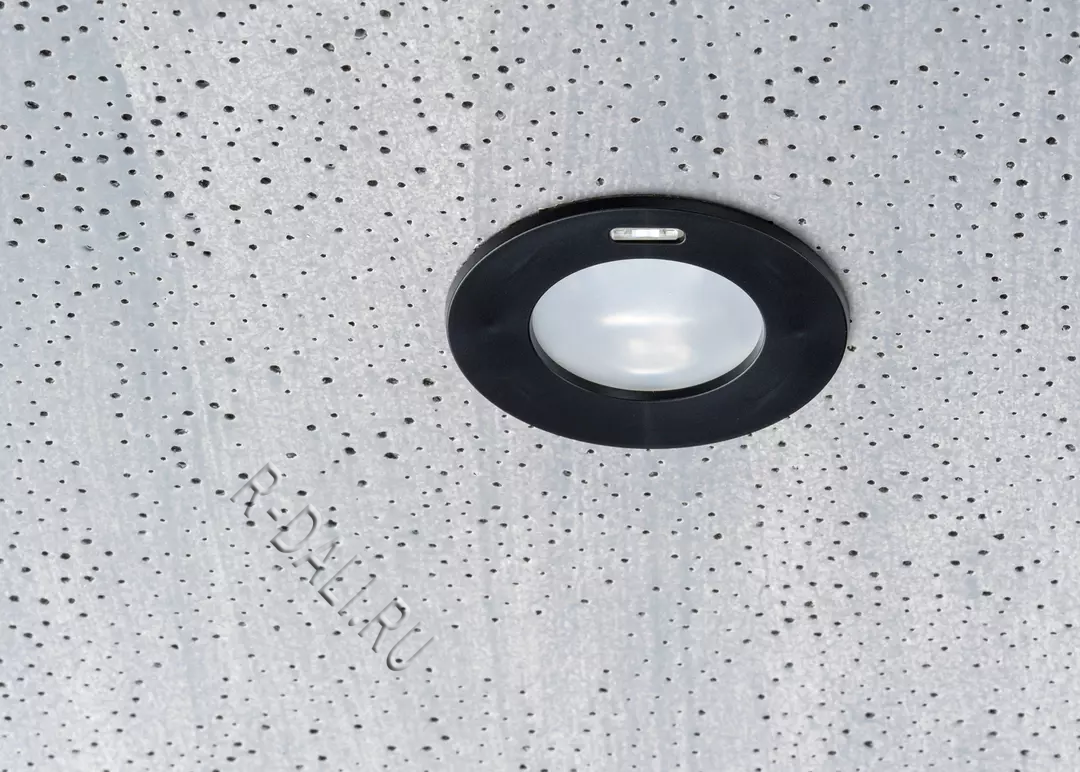

Плоский дизайн со сменной лицевой панелью (bezel frame) разных цветов.
Технические данные
| Параметр | Значение |
|---|---|
| Рабочее напряжение | DALI (питание по шине) |
| Рекомендуемая высота монтажа | 2 – 3 м |
| Максимальная высота монтажа | 3,5 м |
| Минимальная высота монтажа | 1,7 м |
| Диапазон измерения освещенности | 10 – 10000 лк |
| Угол обзора (зона обнаружения) | 360° |
| Способ монтажа | Накладной, встраиваемый |
| Тип измерения освещенности | Комбинированный (смешанный свет) |
| Рабочая температура окружающей среды | 0°C ... +50°C |
| Зона обнаружения | 49 м² (7,0 x 7,0 м) |
| Цвет | Белый |
| Степень защиты (IP) | IP 20 |
Зона обнаружения (в зависимости от высоты монтажа)
| Высота монтажа (A) | Сидящий человек (S) | Идущий человек (T) |
|---|---|---|
| 2 м | 9 м² | 3 м x 3 м | 20 м² | 4,5 м x 4,5 м ± 0,5 м |
| 2,5 м | 16 м² | 4 м x 4 м | 36 м² | 6 м x 6 м ± 0,5 м |
| 3 м | 20 м² | 4,5 м x 4,5 м | 49 м² | 7 м x 7 м ± 1 м |
| 3,5 м | 64 м² | 8 м x 8 м |
