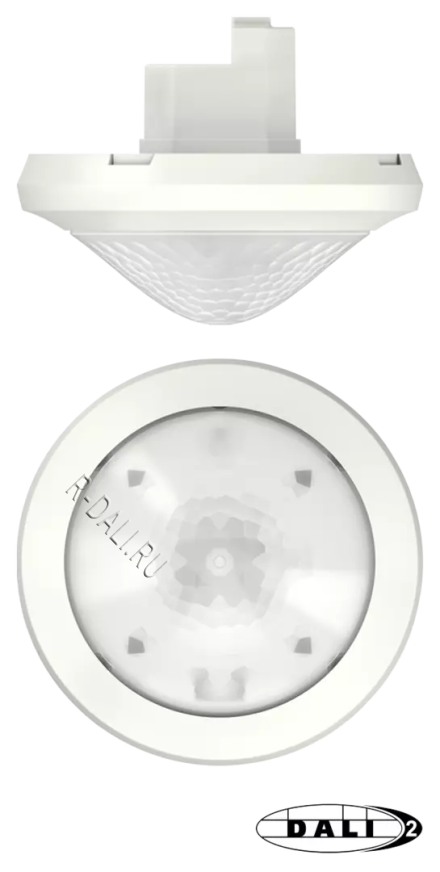

Theben, Датчик присутствия, theRonda S360 DALI-2 S UP WH
Артикул: 2080590
Наличие: под заказ
Описание функций
Пассивный инфракрасный (ИК) датчик присутствия для скрытого потолочного монтажа, сертифицированный по стандарту DALI-2.
Круговая зона обнаружения 360°, диаметром 8 м (50 м²) на высоте монтажа 3 м.
-
Устройство передает информацию о наличии людей и уровне освещенности в виде DALI-телеграммы в соответствии со стандартом IEC 62386, части 303/304.
-
1 экземпляр данных (instance) для присутствия.
-
1 экземпляр данных (instance) для освещенности.
-
Комбинированное измерение освещенности (смешанный свет).
-
Простая калибровка измерения освещенности.
-
Тестовый режим для проверки функций и зоны обнаружения.
-
Настраиваемая чувствительность обнаружения.
-
Конфигурация возможна через шину DALI или пульт дистанционного управления.
-
Пользовательские пульты ДУ «theSenda S» или «theSenda B» могут использоваться для диммирования или включения/выключения светильников, управления жалюзи или выполнения дополнительных функций через вышестоящую систему управления.
-

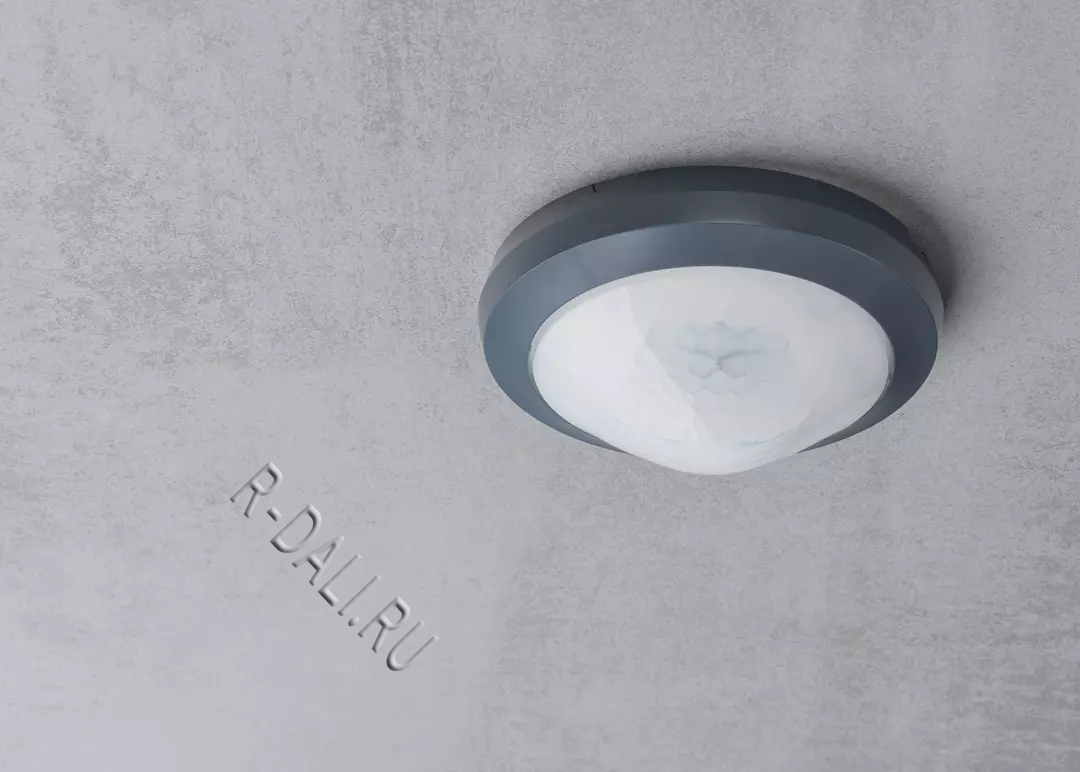

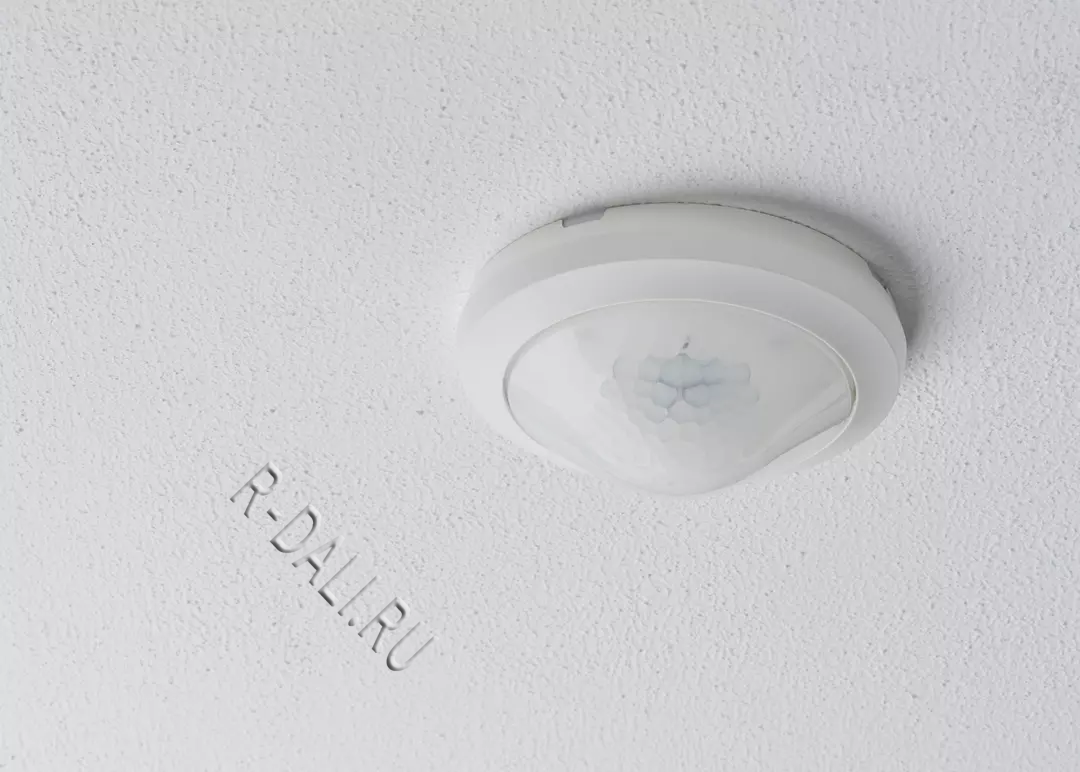

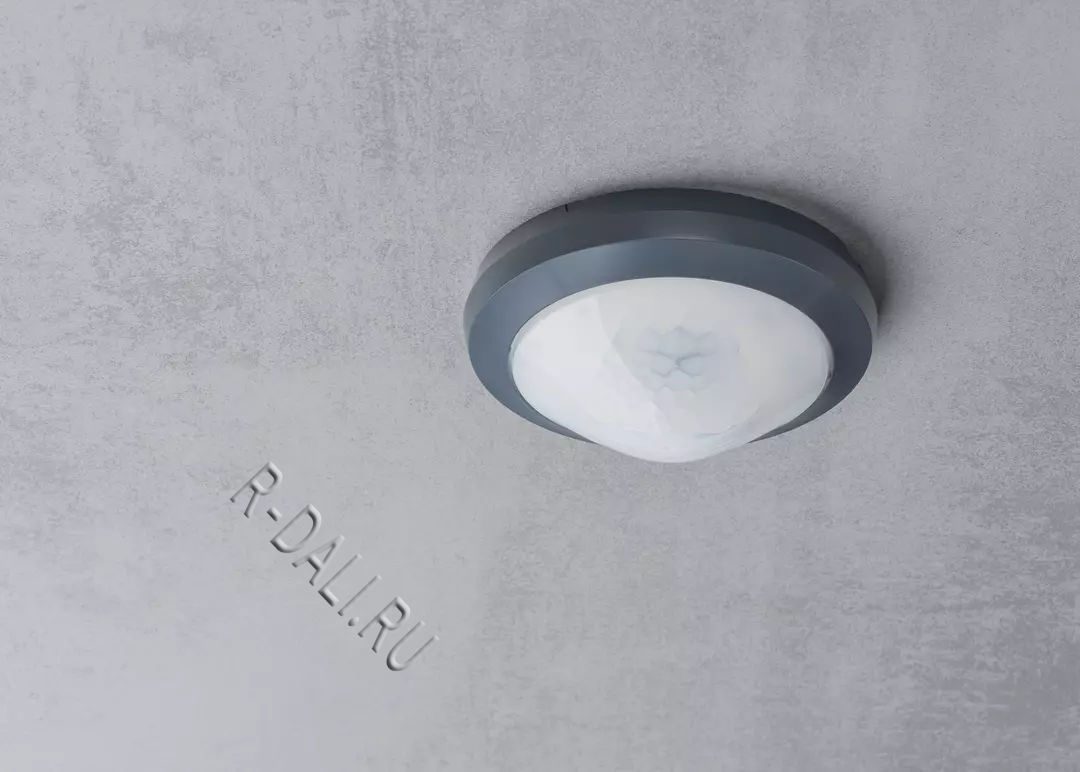

Монтаж в потолок в установочную коробку.
-

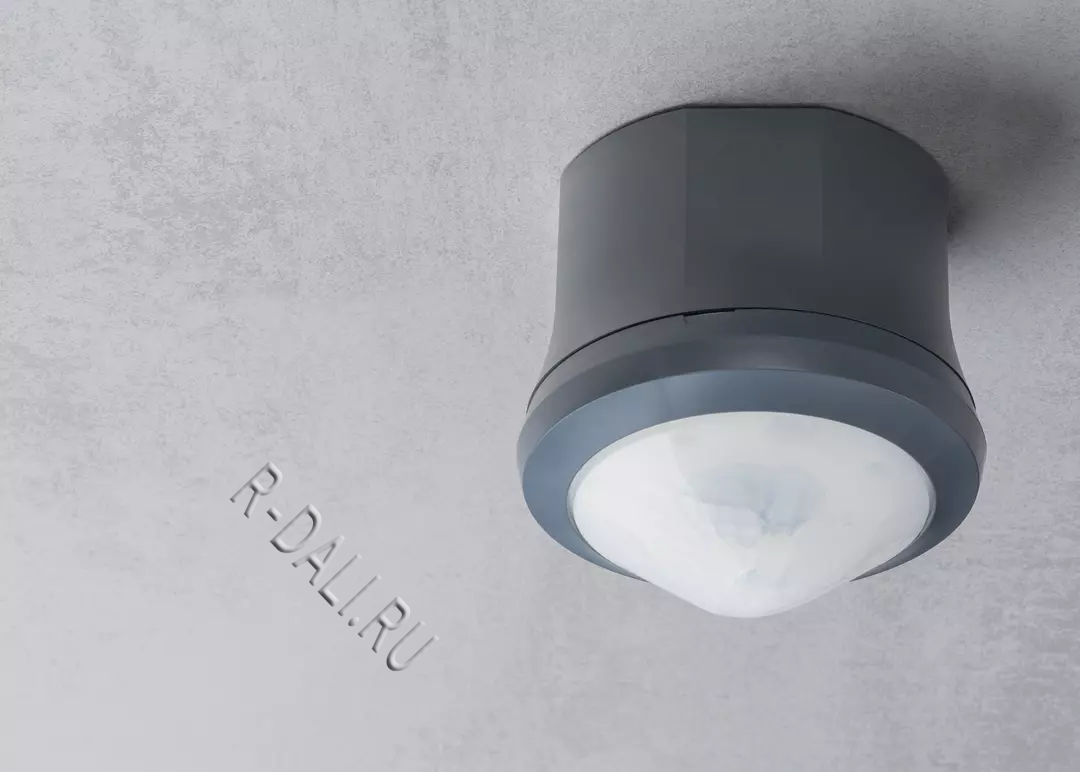

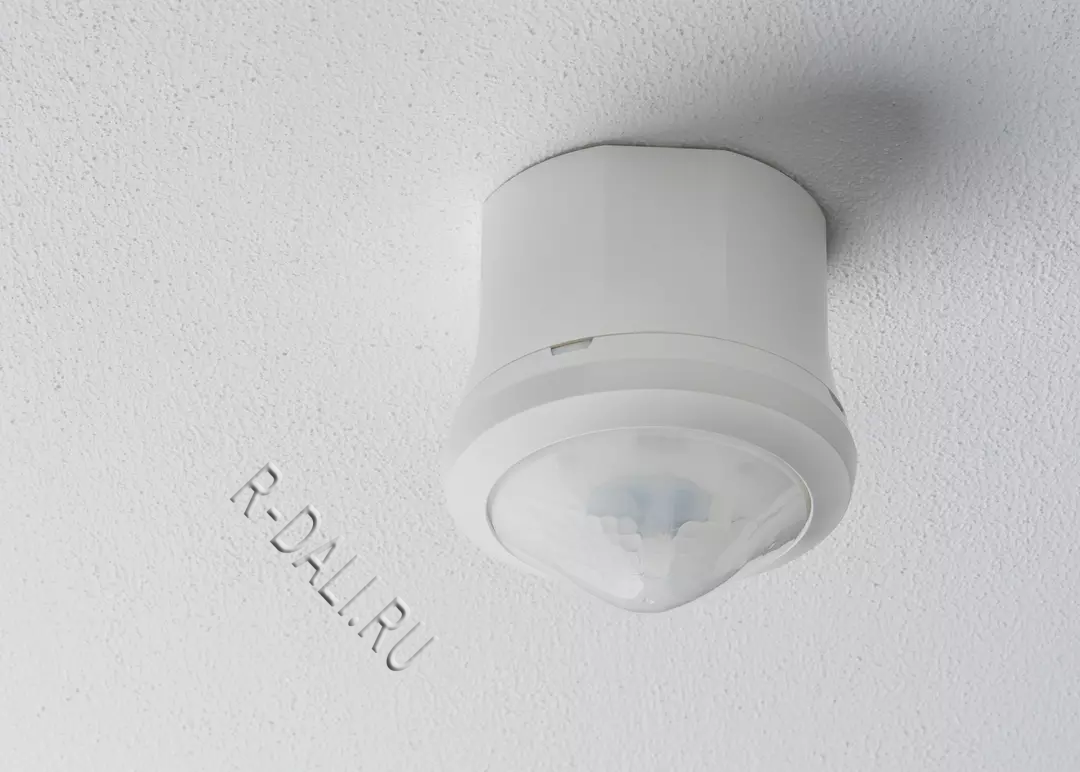

Возможен накладной монтаж с использованием лицевой панели 110A (опционально).
-
Ограничение зоны маскирующими накладками (опционально).
-
Пульт ДУ-приложение «theSenda B» (опционально) и соответствующее приложение «theSenda Plug» (для iOS/Android).
-

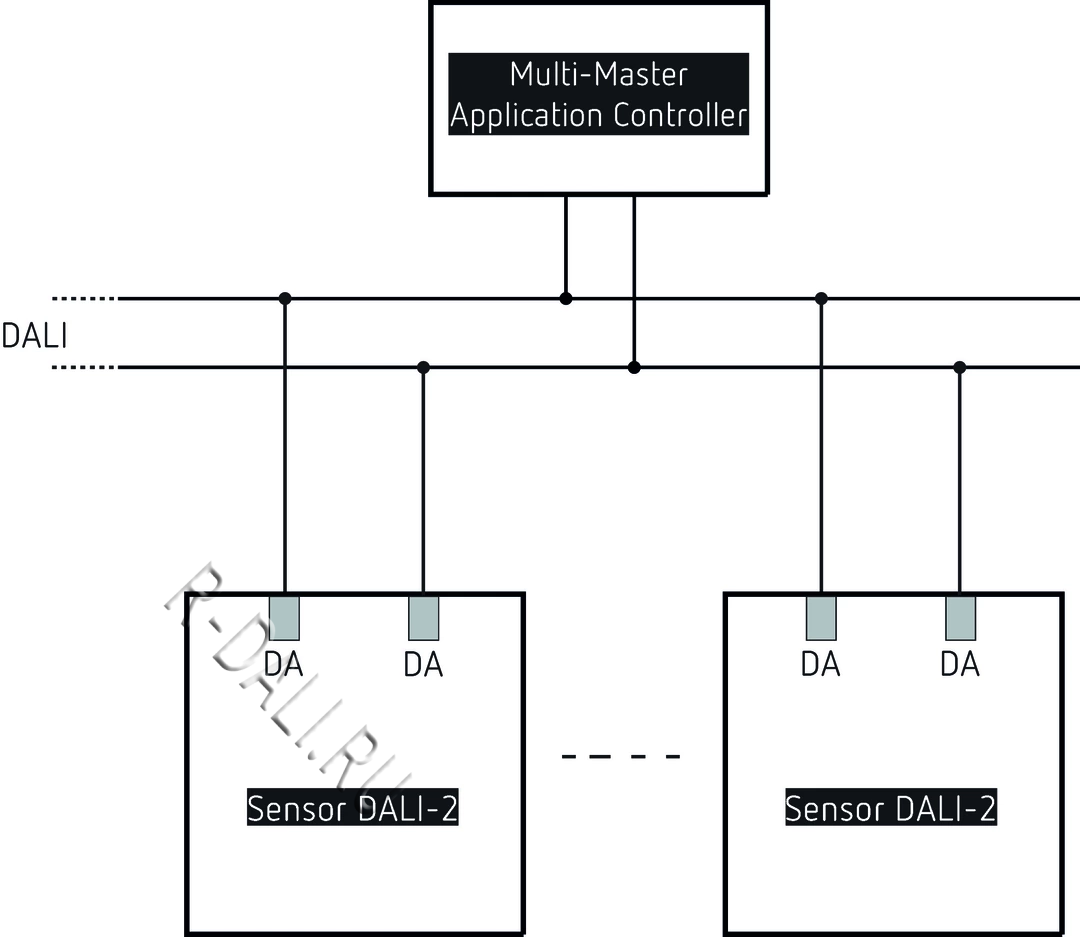

Для ввода в эксплуатацию, управления и конфигурации требуется Multi-Master Application Controller. Согласно IEC 62386, он должен поддерживать части 101/103 и, опционально, 301/303/304.
Технические данные
| Параметр | Значение / Примечание |
|---|---|
| Рабочее напряжение | DALI (питание по шине) |
| Рекомендуемая высота монтажа | 2 – 4 м |
| Минимальная высота монтажа | 1,7 м |
| Способ монтажа | Потолочный, скрытый |
| Потребляемая мощность | ≤10 мА |
| Тип измерения освещенности | Комбинированный (смешанный свет) |
| Диапазон настройки освещенности | 10 – 10000 лк |
| Макс. сечение подключаемого кабеля | макс. 2 x 2,5 мм² |

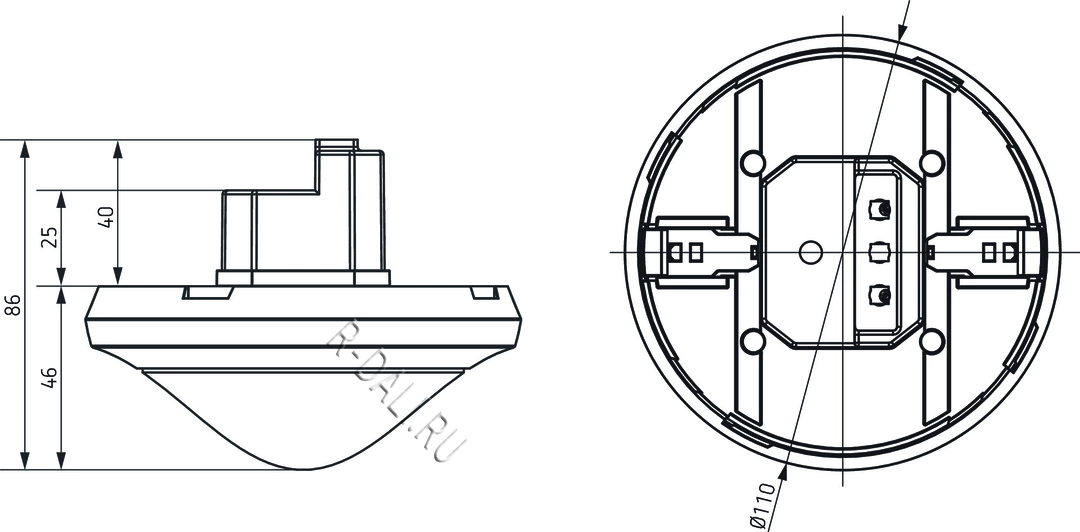

| Диаметр монтажной коробки | 55 мм |
| Выход сигнала | Сенсорный интерфейс DALI |
| Зона обнаружения | 50 м² (ø 8 м | 360°) |
| Угол обзора (зона обнаружения) | 360° |
| Рабочая температура окружающей среды | -15°C ... +50°C |
| Степень защиты (IP) | IP 54 (в установленном состоянии) |
Зона обнаружения (в зависимости от высоты монтажа)
| Высота монтажа (A) | Сидящий человек (S) | По диагонали (T) | Вдоль (R) |
|---|---|---|---|
| 2 м | 5 м² | 2,5 м | 38 м² | 7 м | 5 м² | 2,5 м |
| 2,5 м | 7 м² | 3 м | 38 м² | 7 м | 7 м² | 3 м |
| 3 м | 13 м² | 4 м | 50 м² | 8 м | 13 м² | 4 м |
| 3,5 м | 13 м² | 4 м | 50 м² | 8 м | 13 м² | 4 м |
| 4 м | 13 м² | 4 м | 64 м² | 9 м | 13 м² | 4 м |
