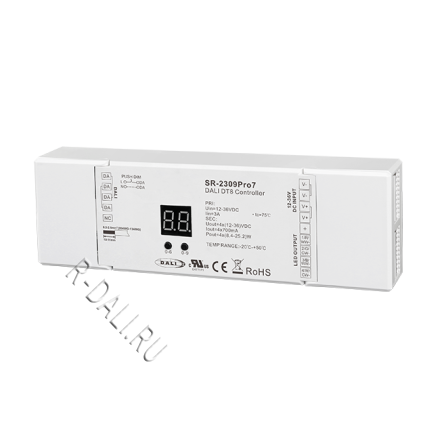

Sunricher, Диммер DALI (Tc,RGBWAF,XY,2*Tc,XY+W), DT8 4 канала SR-2309PRO7

SR-2309PRO7 представляет собой профессиональное многофункциональное устройство управления DALI DT8 по схеме 6-в-1, соответствующее стандартам IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed2, IEC 62386-209:2011 . Это устройство DALI DT8 со встроенным интерфейсом DALI-2. В данном устройстве управления реализована поддержка нескольких адресов, что означает интеграцию нескольких устройств DALI DT8 в одном корпусе. Оно может быть настроено как устройство с одним адресом или с несколькими адресами. Комбинации типов устройств можно конфигурировать с помощью кнопок и дисплея, всего доступно 6 комбинаций: Tc, RGBWAF, XY, 2*Tc, XY+W (DT6), DT6 .

Данное устройство управления разработано с 4-канальным ШИМ-выходом, что позволяет управлять светодиодами с настраиваемым белым (tunable white), RGB-светодиодами, RGBW-светодиодами, а также светодиодами RGB+ настраиваемый белый в зависимости от сконфигурированного типа устройства. Одного устройства управления достаточно для удовлетворения всех требований. Инновационность данного устройства заключается в его совместимости с универсальными системами DALI: независимо от того, какие типы устройств DALI DT8 поддерживает система DALI, данное устройство поддерживает все типы устройств DALI DT8.

Основные характеристики

• Соответствие стандартам IEC 62386-101:2014, IEC 62386-102:2014, IEC 62386-207 Ed2, IEC 62386-209:2011

• Встроенный интерфейс DALI-2, устройство DALI DT8

• 4-в-1 DALI DT8 светодиодный контроллер

• 4 универсальных типа устройств в одном: primary N, Tc, координаты XY, RGBW, можно установить кнопками

• Устройство DALI DT8 для управления выходами RGBW или выходами с настраиваемым белым светом по одному адресу DALI

• В режиме primary N для раздельного управления 4 выходами требуется только 1 адрес

• 4 канала выхода с постоянным током

• Управление четырьмя ШИМ-выходами через устройство типа 8 DALI

• Управление цветом в соответствии со спецификацией DALI для типа устройства 8

• Типы цвета primary N, Tc, координаты XY, RGBW могут быть установлены кнопками ручной настройки

• Поддержка команд устройств DT8, совместимость с ведущими контроллерами DALI, поддерживающими команды DT8

• Конфигурация через USB-интерфейс ведущего контроллера DALI

• Цифровой дисплей для ручной установки адреса DALI

• Совместимость с универсальным сетевым кнопочным выключателем

• Степень влагозащиты: IP20

• Диапазон рабочей температуры: от –20 °C до +50 °C

• Диапазон диммирования: 0,1–100 %

Технические характеристики

Product Dimension

Материалы для скачивания

• SR-2309PRO7 User Manual
