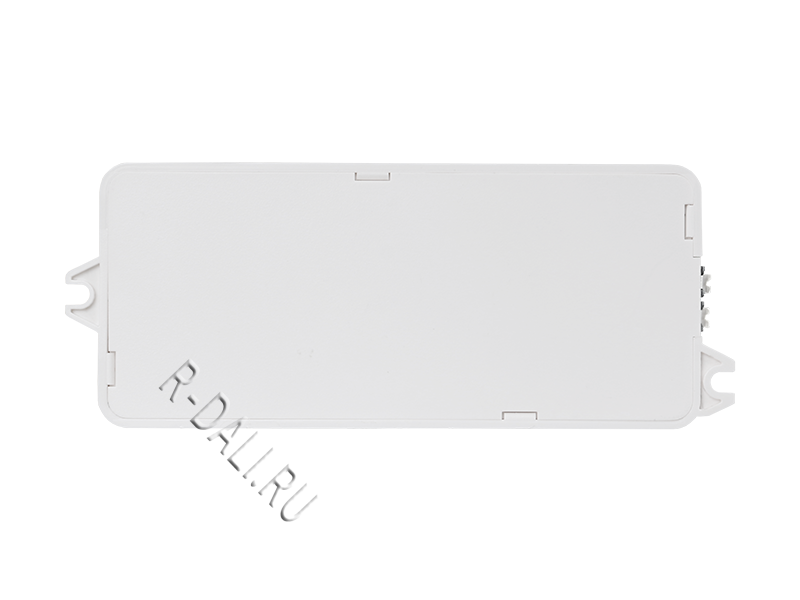

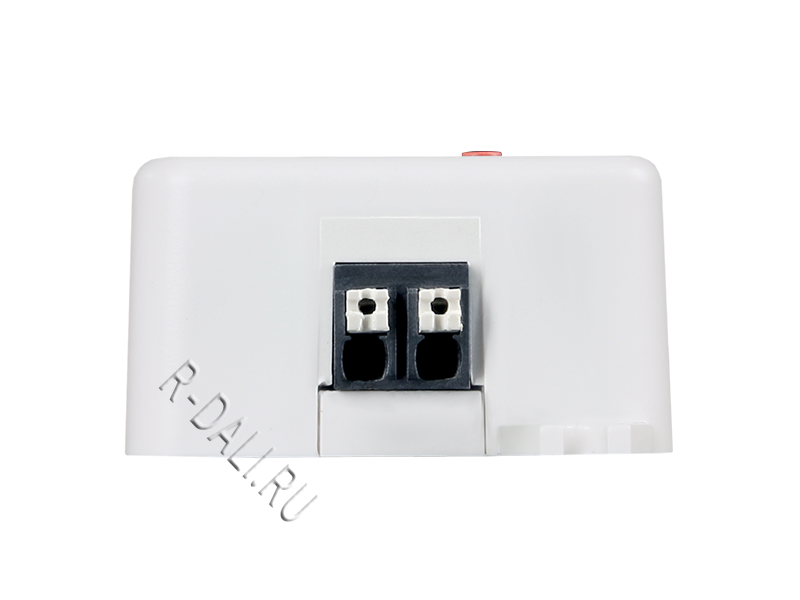

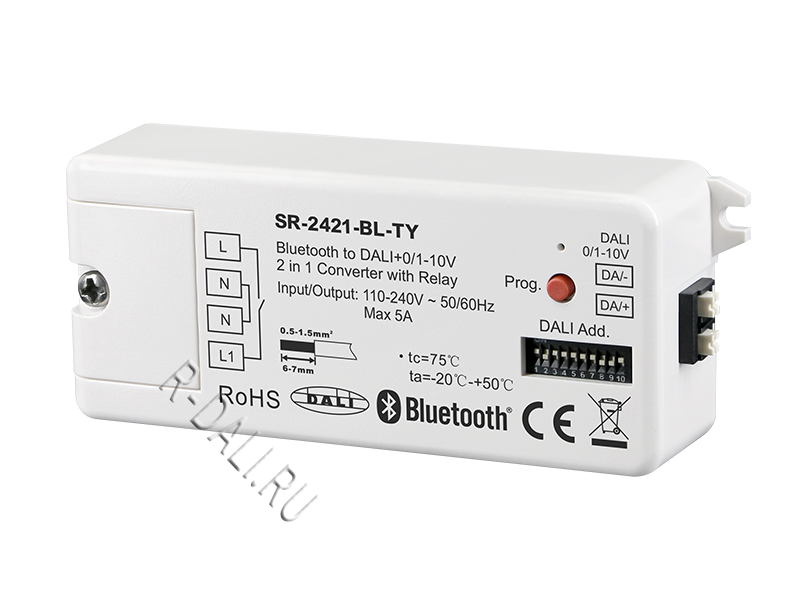

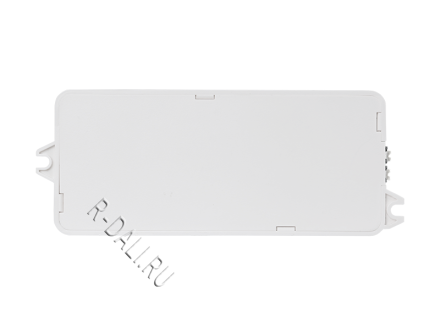

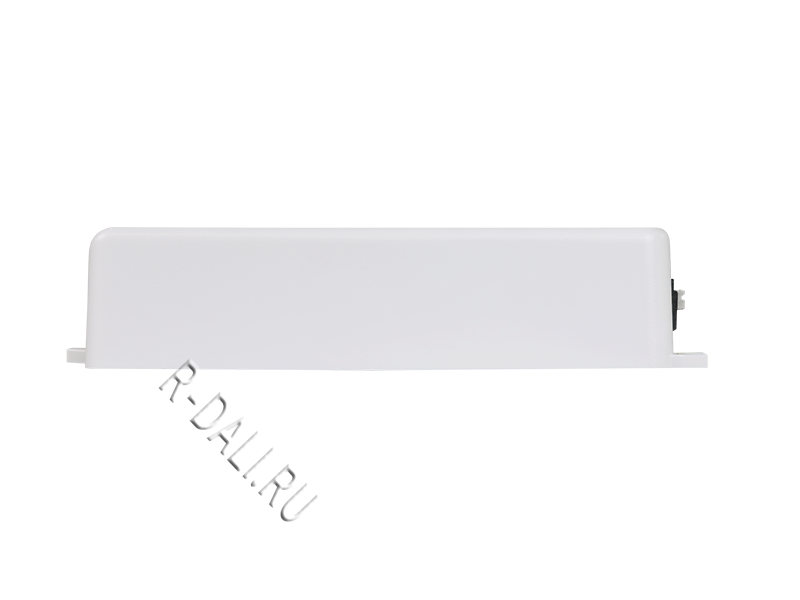

Sunricher, Шлюз Bluetooth-DALI, 0/1-10В SR-2421-BL-TY

Основанный на mesh-сети Bluetooth, данный 2-в-1 преобразователь Bluetooth в DALI+0/1-10V совместим с универсальными Bluetooth-шлюзами. С входным Bluetooth-сигналом, выходным DALI-сигналом в линию DALI или выходным сигналом 0/1-10В и входным питанием 110–240 В перем. тока, этот преобразователь может подавать управляющий ток на 25 устройств управления DALI. Кроме того, тип устройства DALI DT6 или DT8 может быть выбран DIP-переключателем в режиме DALI. Управление цветом осуществляется в соответствии со спецификациями DALI DT8, а цветовой тип включает Tc, координаты XY и RGBW, которые могут быть выбраны DIP-переключателями. С релейным выходом макс. 5 А для традиционных ламп накаливания и высоковольтных галогенных ламп, макс. 1,6 А для светодиодной нагрузки, данное устройство позволяет выбирать адрес DALI (00–63) для управления с помощью DIP-переключателей, позволяет выбирать группу DALI (0–15) для управления с помощью DIP-переключателей, позволяет управлять 1 группой устройств DALI или 1 адресом DALI на линии DALI и позволяет управлять всеми устройствами на линии DALI в широковещательном режиме. Имеется встроенный источник питания шины DALI, и дополнительный источник питания шины DALI не требуется.

Основные характеристики

• 2-в-1 преобразователь Bluetooth в DALI+0/1-10V на основе mesh-сети Bluetooth

• Входной Bluetooth-сигнал, выходной сигнал DALI в линию DALI или выходной сигнал 0/1-10В, входное питание 110–240 В перем. тока

• С релейным выходом, макс. 5 А для традиционных ламп накаливания и высоковольтных галогенных ламп, макс. 1,6 А для светодиодной нагрузки

• Совместим с универсальными Bluetooth-шлюзами

• Выходной сигнал DALI или 1-10В выбирается DIP-переключателем

• Встроенный источник питания шины DALI, не требуется дополнительный источник питания шины DALI

• Максимальный выходной ток шины DALI до 50 мА

• Подача управляющего тока до 25 устройств управления DALI

• Тип устройства DALI DT6 или DT8 выбирается DIP-переключателем в режиме DALI

• Управление цветом в соответствии со спецификациями DALI для типа устройства 8

• Цветовой тип: Tc, координаты XY, RGBW выбираются DIP-переключателями

• Режим управления адресом DALI или группового управления выбирается DIP-переключателем

• Позволяет выбирать адрес DALI (00–63) для управления с помощью DIP-переключателей

• Позволяет выбирать группу DALI (0–15) для управления с помощью DIP-переключателей

• Позволяет управлять 1 группой устройств DALI или 1 адресом DALI на линии DALI

• Позволяет управлять всеми устройствами на линии DALI в широковещательном режиме

• Степень защиты: IP20

Технические характеристики

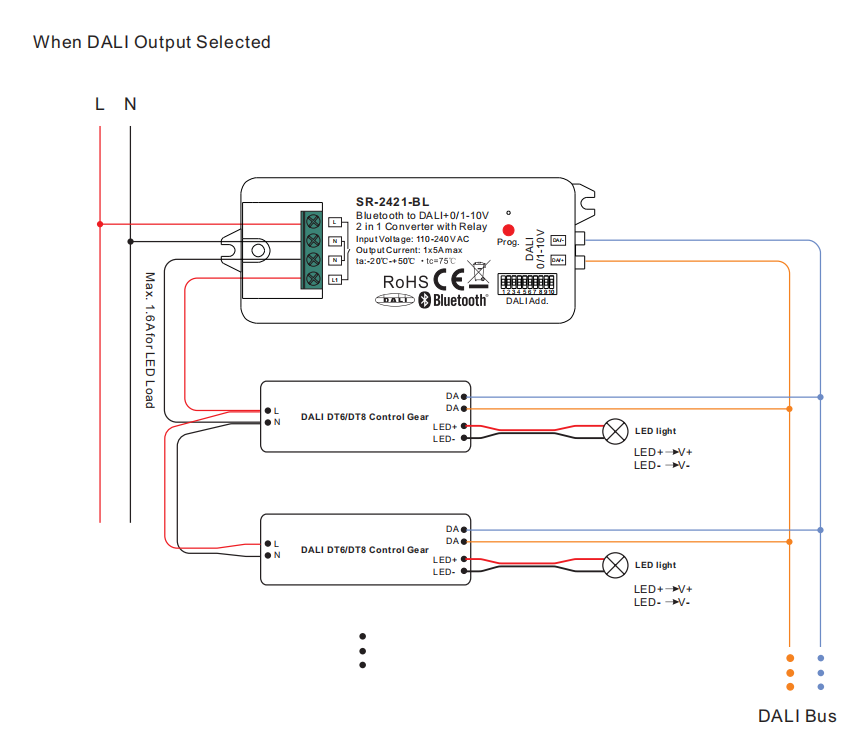

Wiring Diagram

Материалы для скачивания

• SR-2421-BL-TY User Manual
