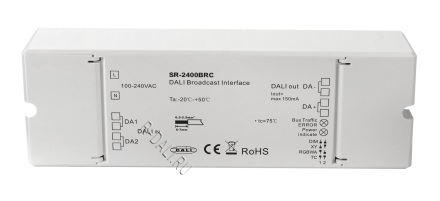

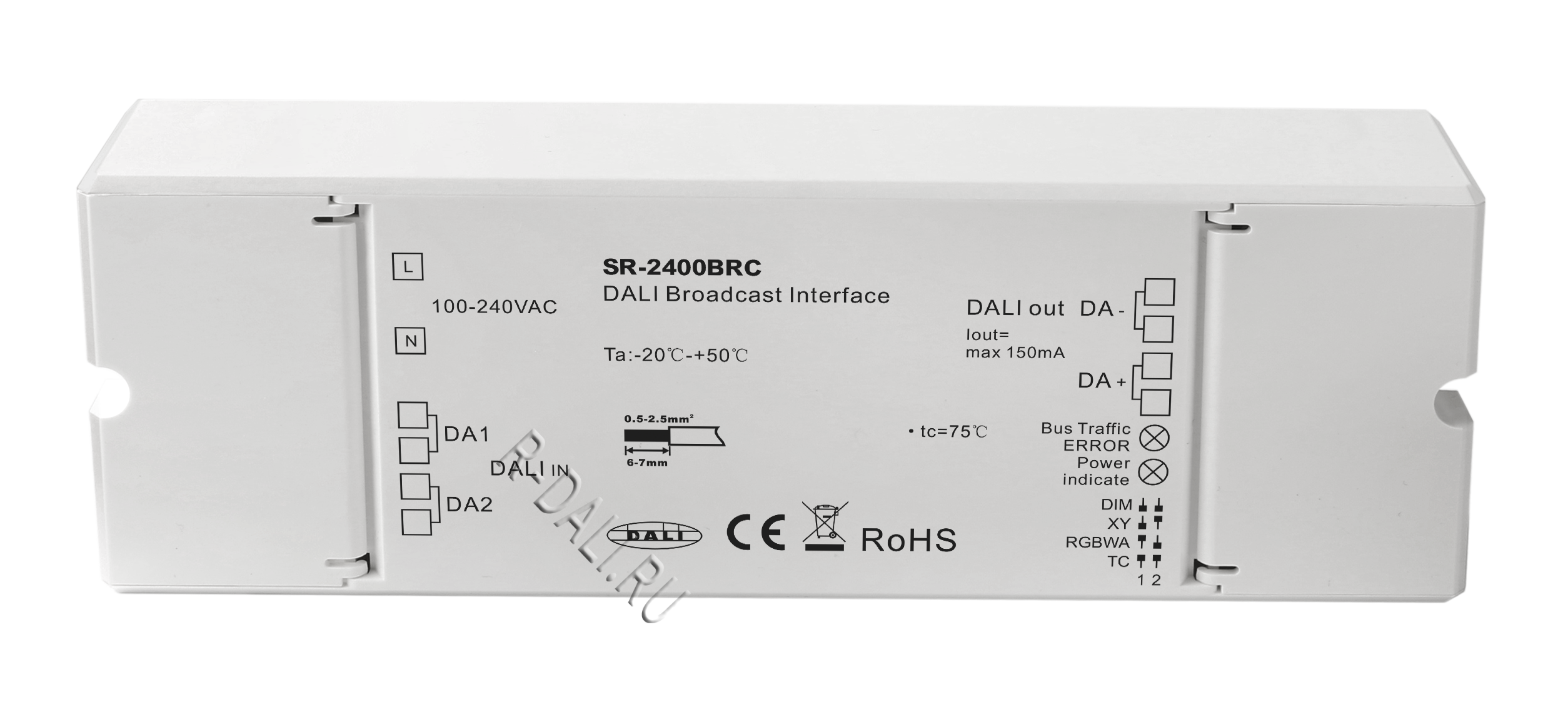

Sunricher, Широковещательный модуль DALI-2 DT6, DT8

SR-2400BRC — это широковещательный модуль DALI-2 для систем DALI-2 DT6 и DT8, который может использоваться для расширения цепи DALI-2. Данный модуль принимает команды DT6 и DT8 от основной цепи DALI-2 в качестве устройства управления с одним адресом и передает полученные команды DALI-2 всем устройствам управления, подключенным к его выходу DALI-2 OUT. Все устройства управления, подключенные к DALI-2 OUT, будут управляться переданными широковещательными командами DALI-2. Все устройства управления, подключенные к DALI-2 OUT, будут управляться через адрес DALI-2 модуля. Модуль оснащен выходом источника питания DALI-2 (150 мА) для питания до 64 устройств управления. Для устройств управления, подключенных к DALI-2 OUT, не требуется адресация DALI-2. Широковещательный модуль значительно сокращает время и стоимость ввода в эксплуатацию и упрощает обслуживание. Несколько модулей могут быть подключены к основной цепи DALI-2 для создания нескольких подчиненных цепей DALI-2, что позволяет значительно увеличить количество устройств управления DALI-2 в основной цепи DALI-2.

Основные характеристики

• Широковещательный модуль DALI-2 для систем DALI-2 DT6 и DT8, простое и легкое расширение цепи DALI-2

• Принимает команды типа DT6 и DT8 от основной цепи DALI-2 в качестве устройства управления с одним адресом

• Передает полученные команды DALI-2 всем устройствам управления, подключенным к его выходу DALI-2 OUT

• Все устройства управления, подключенные к DALI-2 OUT, будут управляться переданными широковещательными командами DALI-2

• Все устройства управления, подключенные к DALI-2 OUT, будут управляться через адрес DALI-2 модуля

• Выход с источником питания DALI-2 (150 мА) для питания до 64 устройств управления

• Для устройств управления, подключенных к DALI-2 OUT, не требуется адресация DALI-2

• Сокращает время и стоимость ввода в эксплуатацию и упрощает обслуживание

• Несколько модулей могут быть подключены к основной цепи DALI-2 для создания нескольких подчиненных цепей DALI-2

• Количество устройств управления DALI-2 в основной цепи DALI-2 может быть значительно увеличено

• Функция обнаружения ошибок и мониторинга

• Сетевое питание, вход DALI-2 (DALI-2 IN), выход DALI-2 (DALI-2 OUT) полностью изолированы друг от друга

Технические характеристики

Product Dimension

Wiring Diagram

Материалы для скачивания

• SR-2400BRC User Manual
