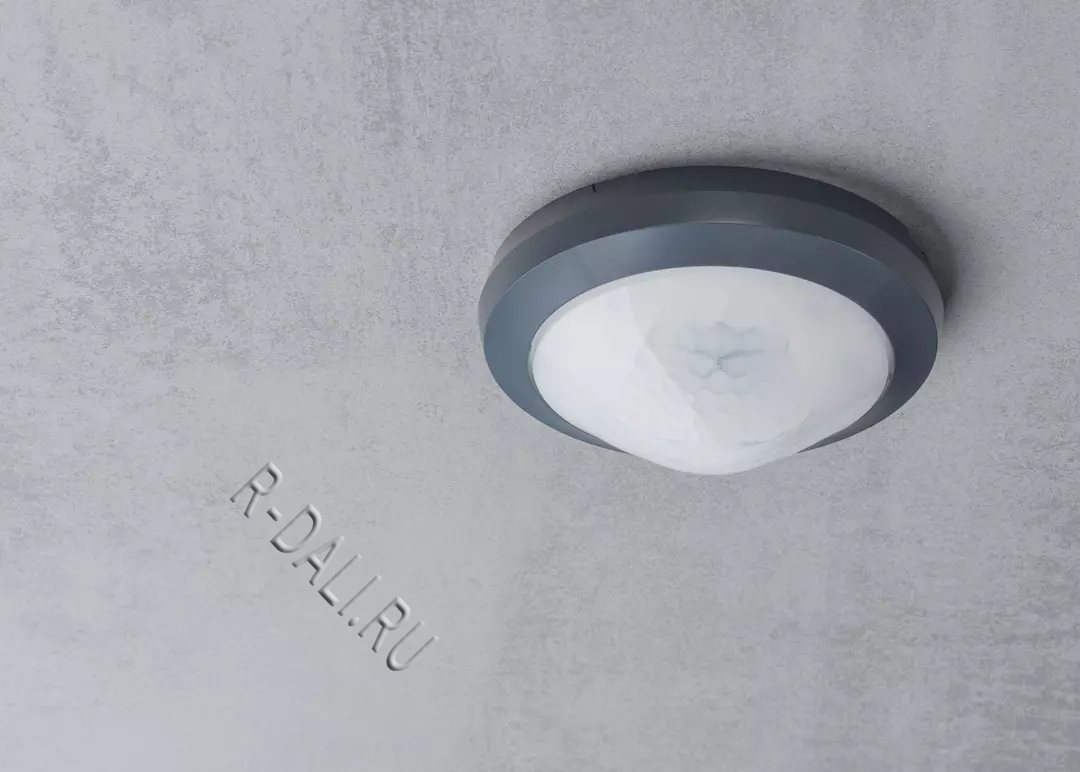

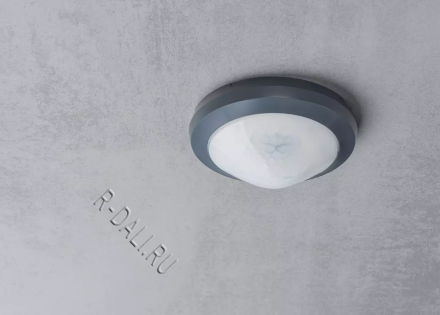

Theben, Датчик присутствия, theRonda P360-330 DALI SP WIN
Артикул: 2080058
Наличие: под заказ
Описание функций
Пассивный инфракрасный датчик присутствия для скрытого потолочного монтажа, сертифицированный по стандарту DALI-2.
Круговая зона обнаружения 360°, диаметром 24 м (452 м²) на высоте монтажа 3 м.
-
3 независимых канала управления освещением с адресацией по DALI-2.
-
Технология DALI-2 в соответствии со стандартами IEC 62386, части 101 и 103.
-
Гибкое назначение до 3 групп светильников на одну линию DALI.
-
Простая и интуитивно понятная конфигурация групп DALI.
-
До 3 входов для кнопочных выключателей.
-
Возможность использования стандартных кнопочных выключателей для максимальной свободы в дизайне.
-
Режим управления "Вкл/Выкл" или "Постоянное освещение" с функцией режима ожидания (stand-by).
-
Регулировка яркости (диммирование) в режиме "Вкл/Выкл" с функцией режима ожидания.
-
Выбор между полностью автоматическим или полуавтоматическим режимом работы.
-
Регулируемый порог срабатывания по уровню освещенности.
-
Функция "Обучения" (Teach-in) с помощью пульта ДУ или кнопки.
-
Настройка поправочного коэффициента помещения (автоматическая коррекция измерения освещенности).
-
Настраиваемая задержка выключения света.
-
Калиброванное измерение освещенности по 3 каналам.
-
Функция "Краткое присутствие" (Brief-presence).
-
Самообучаемая задержка выключения.
-
Чрезвычайно простая настройка энергосберегающих характеристик с новой функцией "eco plus".
-
Выбираемая скорость реакции датчика (контроля).
-
Ручное переопределение режимов с помощью пульта ДУ или кнопки.
-
Выбираемое поведение после нажатия кнопки (режим "Школа" / "Офис").
-
Тестовый режим для проверки работы освещения.
-
Тестовый режим для проверки зоны обнаружения присутствия.
-
Управление с пульта ДУ.
-
Поддержка сцен освещения.
-
Регулируемая чувствительность датчика присутствия.
-
Возможность ограничения зоны обнаружения с помощью маскирующей накладки.
-
Расширение зоны обнаружения путем объединения датчиков в режиме "Ведущий/Ведомый" (Master/Slave) или "Ведущий/Ведущий" (Master/Master).
-
Оптимизирован для удобства монтажника при установке, подключении и вводе в эксплуатацию.
Технические данные
| Параметр | Значение / Примечание |
|---|---|
| Рабочее напряжение | 110 В перем. тока - 230 В перем. тока |
| Частота сети | 50 - 60 Гц |
| Максимальная высота монтажа | 15 м |
| Минимальная высота монтажа | 1.7 м |

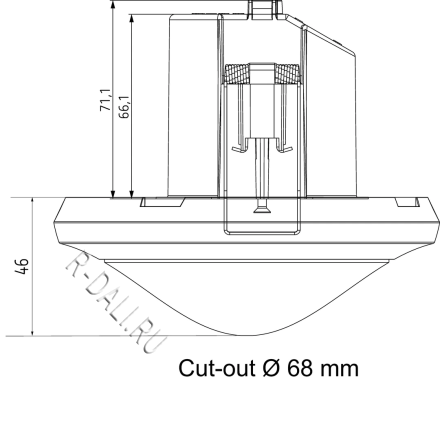

| Способ монтажа | Потолочный, скрытый |
| Цвет | Белый |
| Тип измерения освещенности | Комбинированный (смешанный свет) |
| Диапазон настройки освещенности | 10 - 3000 лк |
| Поддерживаемые типы ламп | Лампы накаливания/галогенные, люминесцентные лампы, энергосберегающие лампы, светодиоды (LED) |
| Выходная нагрузка (управление) | 100 мА |

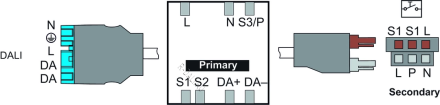

| Выход для управления освещением | Интерфейс DALI в соответствии с IEC SN EN 62386 для макс. 50 DALI-устройств |
| Коммутационный выход | DALI |
| Зона обнаружения | 452 м² (ø 24 м | 360°) |
| Угол обзора (зона обнаружения) | 360° |
| Рабочая температура окружающей среды | +50°C |
| Степень защиты (IP) | IP 54 (в установленном состоянии) |
Зона обнаружения (в зависимости от высоты монтажа)
| Высота монтажа (A) | Сидящий человек (S) | По диагонали (T) | Фронтально, идущий (R) |
|---|---|---|---|
| 2 м | 16 м² | 4.5 м | 380 м² | 22 м | 28 м² | 6 м |
| 2.5 м | 24 м² | 5.5 м | 415 м² | 23 м | 38 м² | 7 м |
| 3 м | 28 м² | 6 м | 452 м² | 24 м | 50 м² | 8 м |
| 3.5 м | 38 м² | 7 м | 452 м² | 24 м | 50 м² | 8 м |
| 6 м | 452 м² | 24 м | 50 м² | 8 м | |
| 10 м | 491 м² | 25 м | 50 м² | 8 м |
