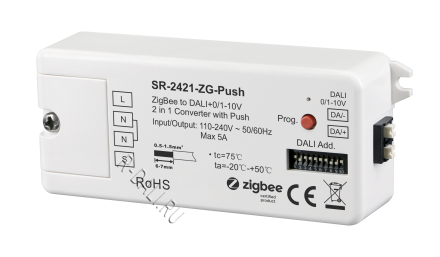

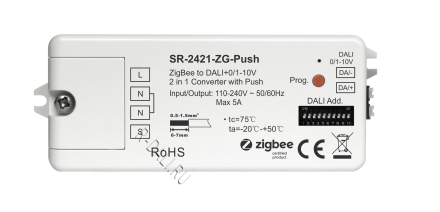

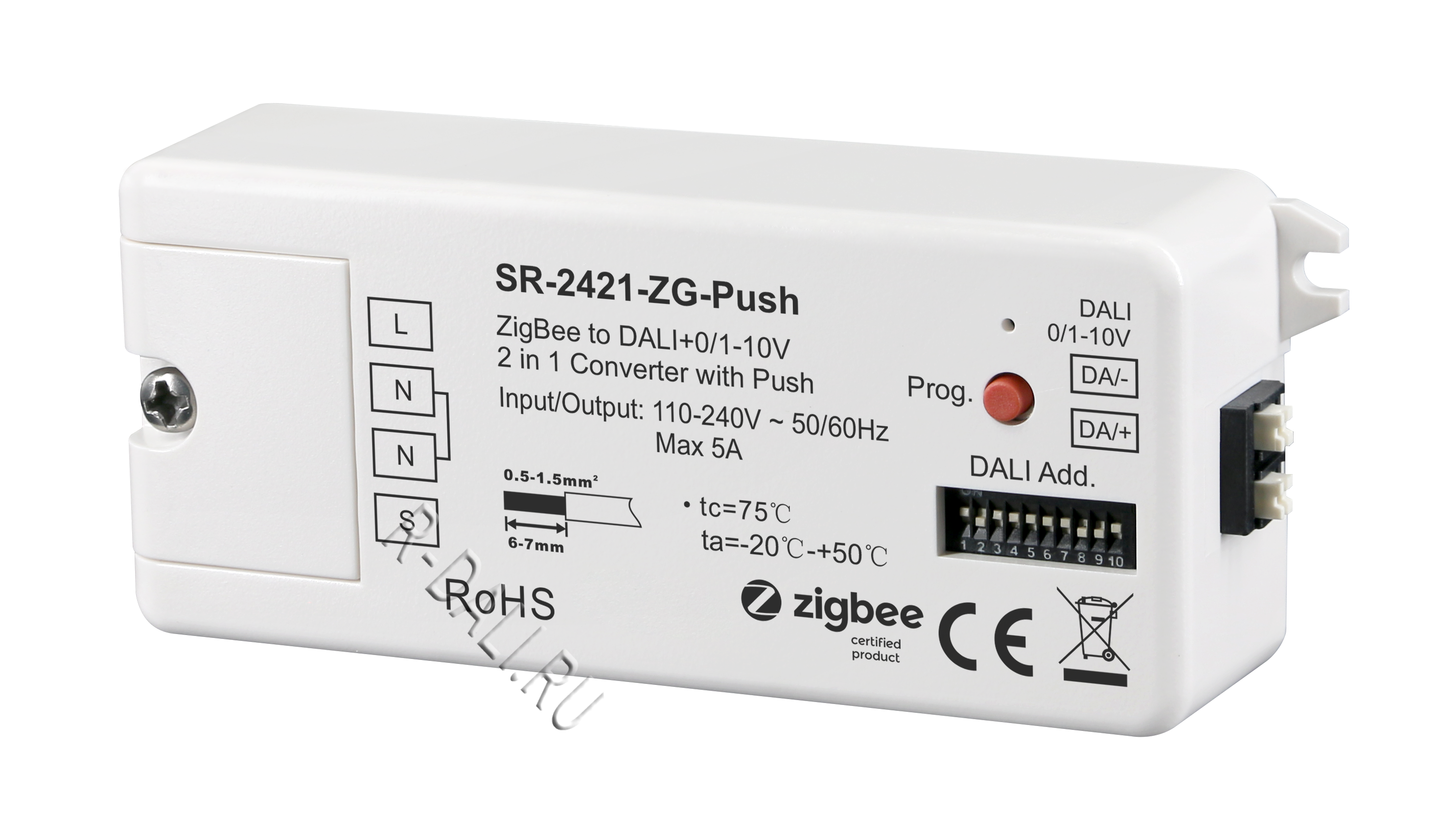

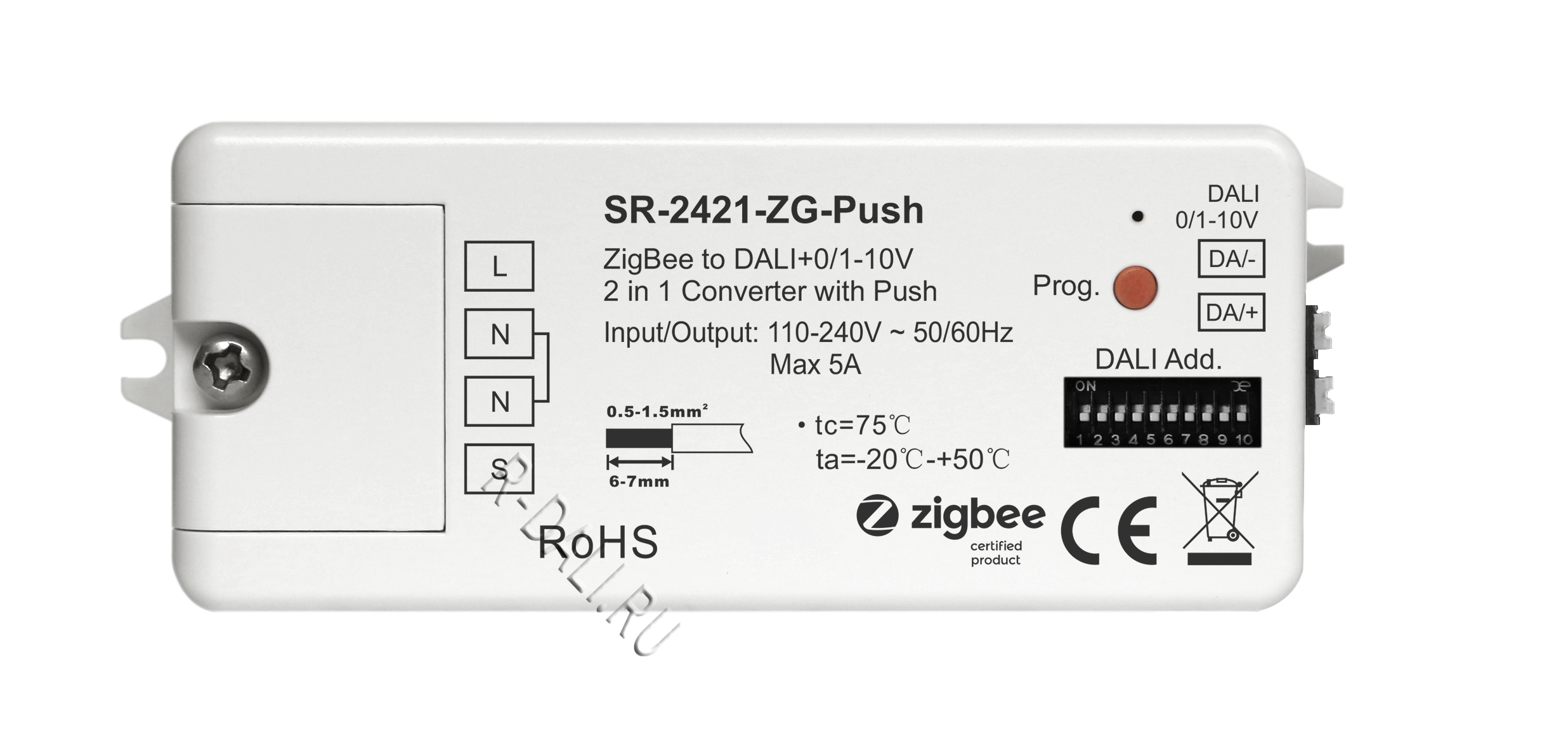

Sunricher, Шлюз, Zigbee＋Push в DALI＋0/1-10V SR-2421-ZG-Push

SR-2421-ZG-Push — это Zigbee-DALI интерфейс и Zigbee-0-10V/1-10V интерфейс, который принимает Zigbee-сигнал и может управляться через универсальные Zigbee-шлюзы и Zigbee-пульты. Данный Zigbee-DALI интерфейс разработан на базе Zigbee 3.0, что обеспечивает высокую совместимость с Zigbee-системами других производителей. Контроллер преобразует беспроводной сигнал в сигналы DALI и 0-10V/1-10V.

Контроллер Zigbee-DALI и 0-10V/1-10V предлагает гибкие возможности управления, включая умное приложение и Zigbee-пульты. Кроме того, он поддерживает новую функцию Zigbee Green Power и может связываться с макс. 20 Zigbee Green Power выключателями и управляться ими напрямую, без Zigbee-хаба или шлюза.

Основные характеристики

• 2-в-1 преобразователь Zigbee+Push в DALI+0/1-10V на основе Zigbee 3.0

• Входной Zigbee-сигнал и вход от кнопочного выключателя, выход DALI в линию DALI или выходной сигнал 0/1-10В, входное питание 110–240 В перем. тока

• Может управляться как по Zigbee-сигналу, так и через вход от кнопочного выключателя

• Интегрирует существующий кнопочный выключатель в систему DALI или 0/1-10В

• Совместим с универсальными Zigbee-шлюзами или хабами

• Может напрямую сопрягаться с совместимым ZigBee-пультом через Touchlink

• Совместим с универсальными Zigbee-пультами

• Поддерживает самоорганизующуюся Zigbee-сеть без координатора

• Поддерживает режим "найти и связать" (find and bind) для привязки ZigBee-пульта

• Поддерживает Zigbee Green Power и может связывать до 20 Zigbee Green Power выключателей

• Выходной сигнал DALI или 1-10В выбирается DIP-переключателем

• Встроенный источник питания шины DALI, не требуется дополнительный источник питания шины DALI

• Максимальный выходной ток шины DALI до 50 мА

• Подача управляющего тока до 25 устройств управления DALI

• Тип устройства DALI DT6 или DT8 выбирается DIP-переключателем в режиме DALI

• Управление цветом в соответствии со спецификациями DALI для типа устройства 8

• Цветовой тип: Tc, координаты XY, RGBW выбираются DIP-переключателями

• Режим управления адресом DALI или группового управления выбирается DIP-переключателем

• Позволяет выбирать адрес DALI (00–63) для управления с помощью DIP-переключателей

• Позволяет выбирать группу DALI (0–15) для управления с помощью DIP-переключателей

• Позволяет управлять 1 группой устройств DALI или 1 адресом DALI на линии DALI

• Позволяет управлять всеми устройствами на линии DALI в широковещательном режиме

• Степень защиты: IP20

Технические характеристики

Wiring Diagram

Материалы для скачивания

• SR-2421-ZG-PUSH User Manual
