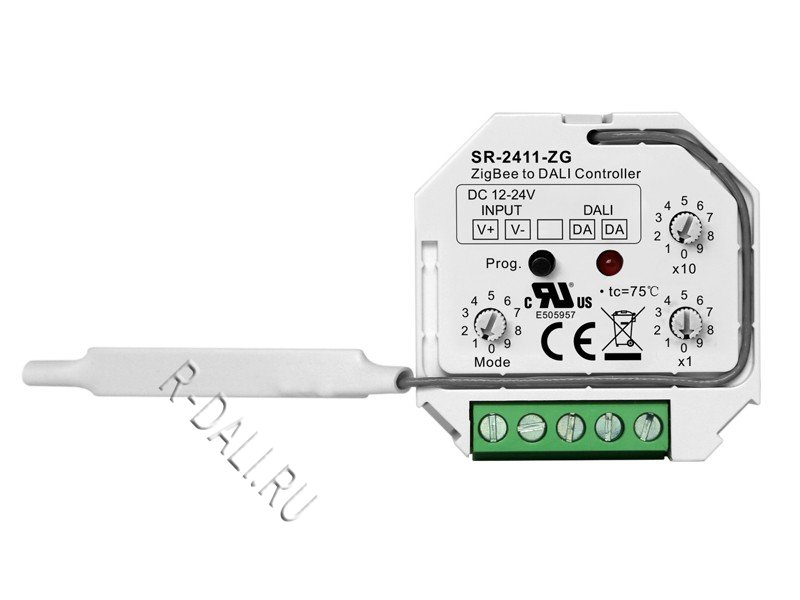

Sunricher, Шлюз Zigbee-DALI 4в1 SR-2411-ZG

SR-2411-ZG — это 4-в-1 DALI-контроллер, который принимает zigbee-сигнал и может управляться через zigbee-шлюз или хаб. Контроллер zigbee-DALI преобразует беспроводной сигнал в сигнал DALI. Питание осуществляется от источника 12/24 В пост. тока. Соответствуя стандартам IEC 62386-102, IEC 62386-207 и IEC 62386-209:2011, беспроводной DALI-контроллер совместим с продуктами DALI других международных производителей.

Беспроводной DALI-контроллер является 4-в-1 устройством, которое позволяет управлять 4 типами устройств DALI DT6 и DT8, включая DT6, DT8 Tc, DT8 координаты XY, DT8 RGBWAF. Поворотный переключатель используется для выбора режима управления, определяющего тип управляемого устройства, а также для выбора режима группового управления или режима управления отдельным устройством. Каким бы ни был тип вашего устройства DALI, этот контроллер совместим с ним.

Данный контроллер позволяет выбирать заданную группу/адрес DALI на линии DALI и управлять ими. Поворотные переключатели используются для установки номера группы/адреса DALI, подлежащего управлению. Всего можно выбрать 16 групп или 64 адреса. Контроллер также может управлять всеми устройствами на линии DALI в широковещательном режиме. На каждой линии DALI можно установить несколько контроллеров для создания нескольких точек управления.

Сопряжение беспроводного DALI-контроллера с zigbee-сетью выполняется легко. Он может управляться через zigbee-шлюз/хаб или может напрямую сопрягаться с zigbee-пультом через Touchlink и управляться с пульта. Каждый контроллер может связываться с макс. 30 zigbee-пультами через интерфейс шлюза/хаба.

Zigbee-устройство основано на zigbee 3.0, оно может быть связано с макс. 30 zigbee-пультами, поддерживающими zigbee light link через Touchlink, и управляться ими. Оно также поддерживает новую функцию zigbee green power и может связываться с макс. 20 zigbee green power выключателями и управляться ими напрямую, без zigbee-хаба или шлюза.

Основные характеристики

• Беспроводной 4-в-1 контроллер Zigbee-DALI

• Принимает беспроводной zigbee-сигнал и выдает DALI-сигнал в линию DALI

• Позволяет управлять 4 типами устройств DALI DT6 и DT8, включая DT6, DT8 Tc, DT8 координаты XY, DT8 RGBWAF

• Совместим с универсальными ведущими контроллерами DALI, поддерживающими команды DT6 и DT8

• Питание 12/24 В пост. тока

• Может управляться через zigbee-шлюз или хаб

• Совместим с универсальными zigbee-шлюзами/хабами

• Может напрямую сопрягаться с zigbee-пультом через Touchlink и управляться с пульта

• Может быть связан с макс. 30 zigbee-пультами, поддерживающими zigbee light link через Touchlink, и управляться ими

• Поддерживает новую функцию zigbee green power и может связываться с макс. 20 zigbee green power выключателями и управляться ими напрямую

• Совместим с универсальными zigbee-пультами

• Поворотный переключатель используется для выбора режима управления, определяющего тип управляемого устройства, а также для выбора режима группового управления или режима управления отдельным устройством

• Позволяет управлять 1 группой устройств DALI

• Позволяет выбирать заданную группу DALI (0–15) и управлять ею

• Позволяет управлять всеми устройствами на линии DALI в широковещательном режиме

• Позволяет выбирать заданный адрес DALI (00–63) и управлять им

• На каждой линии DALI можно установить несколько контроллеров для создания нескольких точек управления

Технические характеристики

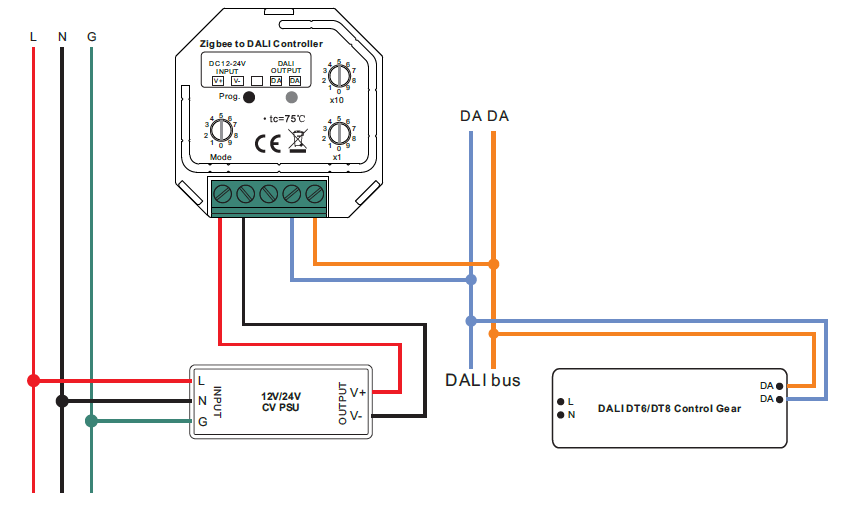

Wiring Diagram
