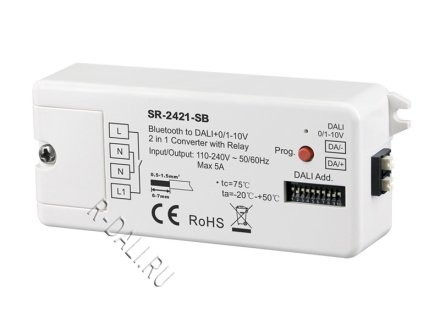

Sunricher, Шлюз Bluetooth-DALI, широковещательный режим SR-2421-SB

SR-2421-SB — это Bluetooth-DALI интерфейс и Bluetooth-0-10V/1-10V интерфейс, который принимает Bluetooth-сигнал и может управляться через умное приложение и RF-пульт. Контроллер преобразует беспроводной сигнал в сигналы DALI и 0-10V/1-10V. Режим DALI или режим 0-10V/1-10V выбирается с помощью DIP-переключателя. В режиме DALI это контроллер DALI с питанием 110–240 В перем. тока и выходной мощностью шины DALI 50 мА для управления до 25 устройствами управления DALI. Беспроводной DALI-контроллер обладает высокой мощностью и может управлять устройствами управления DALI DT6, DT8 с изменяемой цветовой температурой, DT8 с координатами XY, DT8 RGBWAF и совместим с продуктами DALI других международных производителей.

Данный Bluetooth-DALI контроллер позволяет выбирать заданную группу/адрес DALI на линии DALI и управлять ими. DIP-переключатели используются для установки номера группы/адреса DALI, подлежащего управлению. Всего можно выбрать 16 групп или 64 адреса. Контроллер также может управлять всеми устройствами на линии DALI в широковещательном режиме. Он работает автономно со встроенным источником питания DALI, и подключать дополнительный источник питания DALI не требуется.

В режиме 0-10V/1-10V контроллер преобразует Bluetooth-сигнал в сигнал 0–10 В или 1–10 В для управления устройствами управления с интерфейсом диммирования 0–10 В или 1–10 В. Кроме того, он оснащен релейным выходом 5 А для коммутации питания управляемых устройств с целью экономии энергопотребления в режиме ожидания.

Контроллер Bluetooth-DALI и 0-10V/1-10V предлагает гибкие возможности управления, включая Bluetooth-приложение и RF-пульт. Кроме того, для Bluetooth-диммера доступно облачное управление, обеспечивающее удаленный доступ. Благодаря облаку он может взаимодействовать и работать с популярными платформами умного дома, такими как Amazon Alexa, Google Assistant и Yandex Alisa, что позволяет пользователям управлять им с помощью голосовых команд, освобождая руки.

Основные характеристики

• 2-в-1 преобразователь Bluetooth+RF в DALI+0/1-10V, mesh-сеть Bluetooth

• Входной сигнал Bluetooth+RF, выходной сигнал DALI в линию DALI или выходной сигнал 0/1-10V, входное питание 110–240 В перем. тока

• С релейным выходом макс. 5 А и функцией измерения

• Управление как с RF-пульта, так и через умное приложение, шлюз не требуется

• Простое и быстрое сопряжение с умным приложением простым нажатием кнопки Prog.

• Mesh-сеть, значительно большая дальность управления, передача полученного сигнала соседним устройствам

• Доступно облачное управление для удаленного доступа, работает с Amazon Alexa и Google Home

• Выходной сигнал DALI или 1–10 В выбирается DIP-переключателем

• Встроенный источник питания шины DALI, не требуется дополнительный источник питания шины DALI

• Максимальный выходной ток шины DALI до 50 мА

• Питание до 25 устройств управления DALI

• Тип устройства DALI DT6 или DT8 выбирается DIP-переключателем в режиме DALI

• Управление цветом в соответствии со спецификациями DALI для типа устройства 8, цветовой тип: Tc, координаты XY, RGBW выбираются DIP-переключателями

• Режим управления адресом DALI или группового управления выбирается DIP-переключателем

• Позволяет выбирать адрес DALI (00–63) для управления с помощью DIP-переключателей

• Позволяет выбирать группу DALI (0–15) для управления с помощью DIP-переключателей

• Позволяет управлять 1 группой устройств DALI или 1 адресом DALI на линии DALI

• Позволяет управлять всеми устройствами на линии DALI в широковещательном режиме

• Степень защиты: IP20

Технические характеристики

Wiring Diagram

Материалы для скачивания

• SR-2421-SB User Manual
