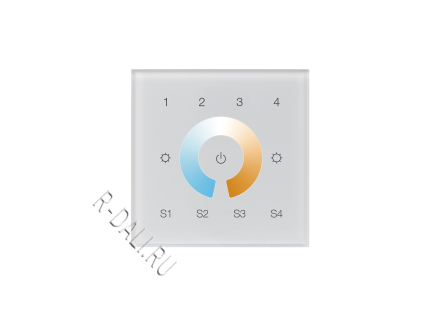

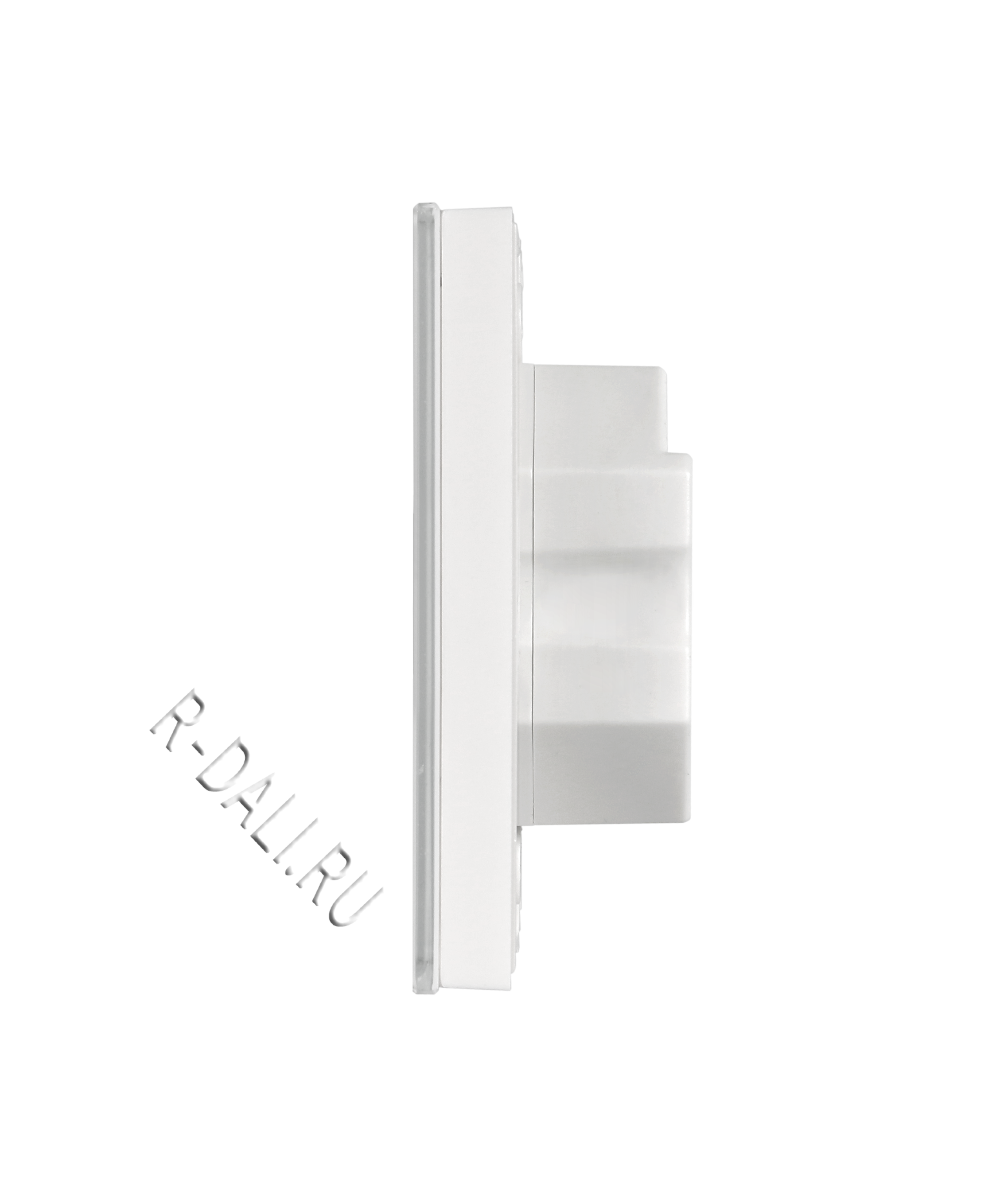

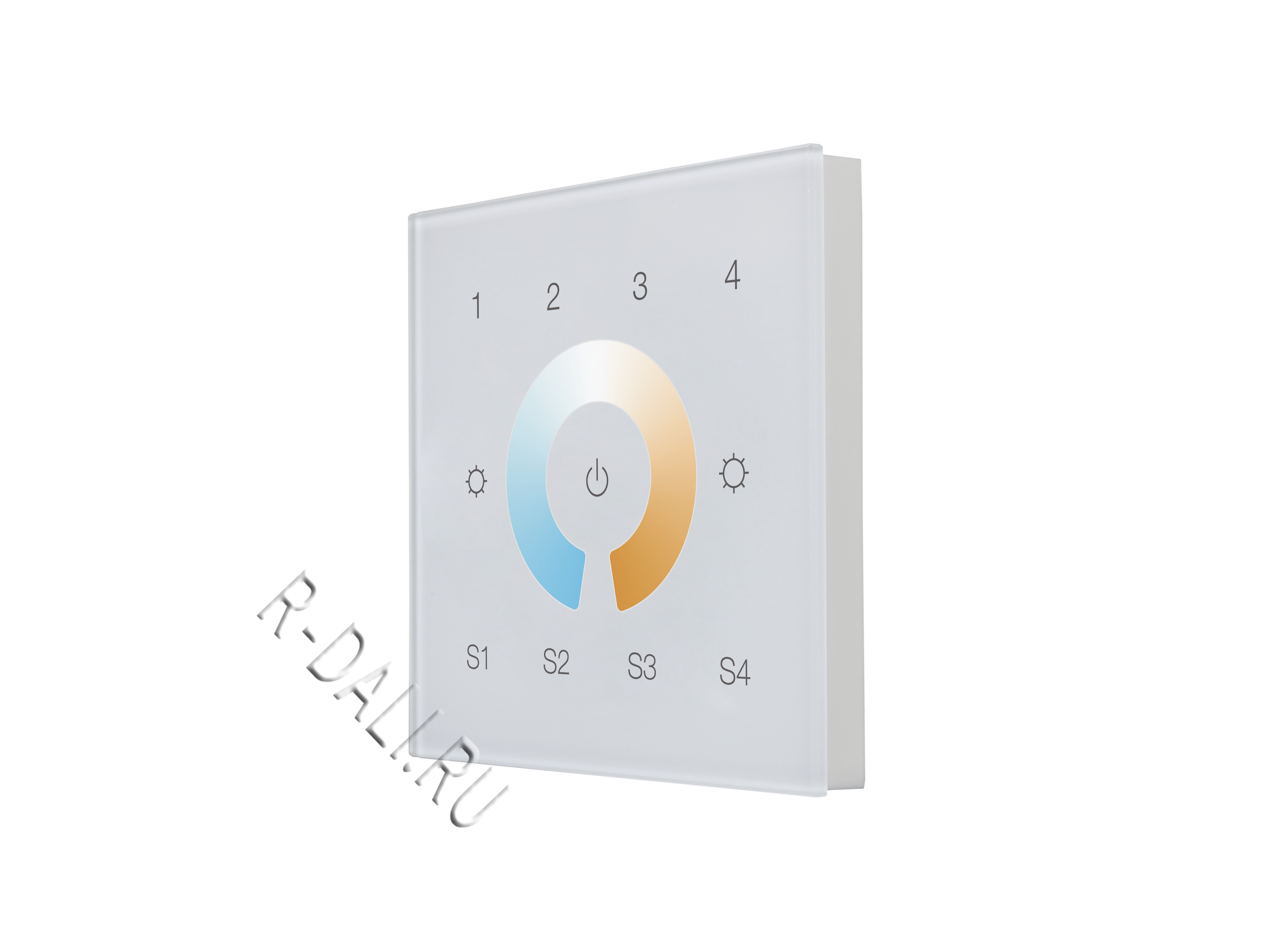

Sunricher, Сенсорный контроллер DALI (CCT) DT8 4 группы SR-2300TR-G4-CCT-EU(DT8)-AC

Ведущий контроллер DALI SR-2300TR-G4-CCT-EU представляет собой сенсорный контроллер DALI DT8, в котором используется высокопрочная и сверхчувствительная закаленная стеклянная панель, обеспечивающая точные и быстрые функции регулировки цветовой температуры и яркости для управления двухканальными светодиодами. Контроллер соответствует стандартам IEC 62386-102, IEC 62386-207, IEC 62386-209 и совместим с продуктами DALI других международных производителей. Сенсорное цветовое колесо обеспечивает плавную и точную регулировку цветовой температуры. Ведущий контроллер DALI может управлять 4 группами DALI (европейская версия) и 4 сценами DALI (европейская версия). Устройство позволяет устанавливать начальный номер группы DALI (всего 16 групп от 0 до 14) и начальный номер сцены DALI (всего 16 сцен от 0 до 14) с помощью поворотных переключателей на задней панели. Кроме того, оно управляет всеми устройствами на линии DALI в широковещательном режиме (broadcast). Питание осуществляется от шины DALI, дополнительный источник питания не требуется. Доступны европейская и американская версии, которые легко устанавливаются в существующие монтажные коробки стандартных размеров.

Данный контроллер DALI доступен в версиях с входным напряжением 100–240 В перем. тока и 12–24 В пост. тока. Версия с входом переменного тока оснащена встроенным источником питания DALI мощностью 100 мА для питания до 50 ЭПРА DALI, а также может получать питание от шины DALI при отсутствии подключения к сети переменного тока. До 100 ЭПРА DALI могут управляться 4 сенсорными панелями DALI с входом переменного тока в широковещательном режиме в одной цепи управления, при этом 2 панели подключены к сети переменного тока, а 2 получают питание от шины DALI.

Основные характеристики

• Соответствие стандартному протоколу DALI IEC 62386-102, IEC 62386-207, IEC 62386-209 и совместимость с продуктами DALI других международных производителей

• Сенсорный интерфейс, простота использования

• Функция обнаружения шины; на одной шине DALI возможна установка нескольких контроллеров

• Доступны версии с входным напряжением 12–24 В пост. тока и 100–240 В перем. тока

• Версия с входом переменного тока оснащена встроенным источником питания DALI мощностью 100 мА для питания до 50 ЭПРА DALI

• Версия с входом переменного тока также может получать питание от шины DALI при отсутствии подключения к сети переменного тока

• До 100 ЭПРА DALI могут управляться 4 панелями DALI с входом переменного тока в широковещательном режиме в одной цепи управления, при этом 2 панели подключены к сети переменного тока, а 2 получают питание от шины DALI

• Управление 4 группами DALI (европейская версия) и 4 сценами DALI (европейская версия)

• Поддержка команд устройств DT8

• Поддержка цветового типа DT8 Tc

• Совместимость с ведущими контроллерами DALI, поддерживающими команды DT8

• Простой выбор и управление назначенными группами и сценами DALI

• Плавная и точная регулировка цветовой температуры

• Возможность установки начального номера группы DALI и номера сцены DALI с помощью поворотных переключателей на задней панели

• Доступны версии для европейского и американского стандартов, простая установка в существующие монтажные коробки

Технические характеристики

Product Dimension for SR-2300TR-G4-CCT-EU

Installation for SR-2300TR-G4-CCT-EU

Wiring Diagram

Материалы для скачивания

• SR-2300TR-G4-CCT-EU(DT8)-AC User Manual
