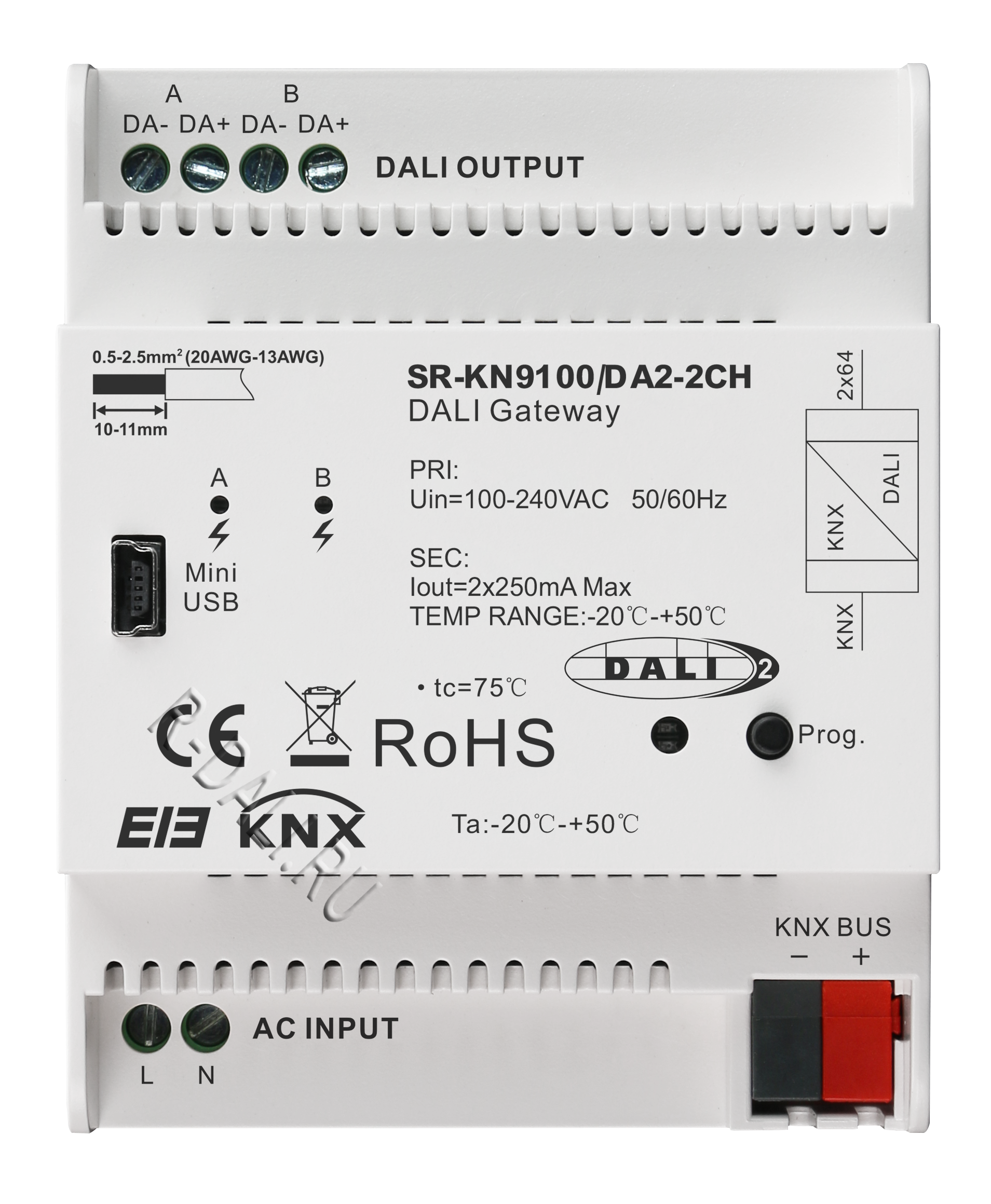

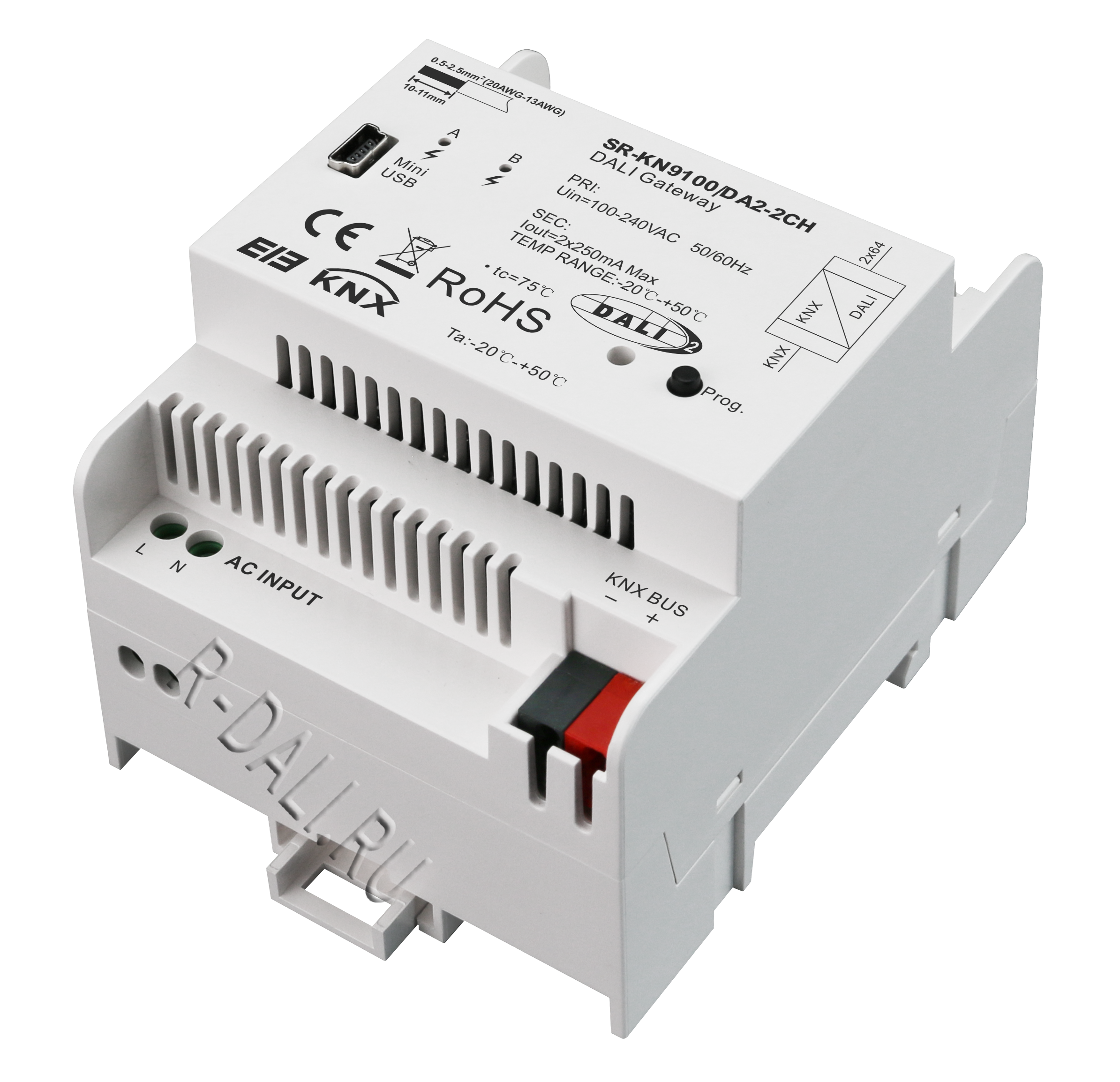

Sunricher, Шлюз KNX-DALI, DIN 2 канала SR-KN9100-DA2-2CH

KNX DALI шлюз представляет собой DIN-реечный модуль для установки в распределительном щите на 35-мм монтажную рейку. Это ведущий контроллер DALI с одним мастером, соответствующий стандартам DALI IEC 62386 части 101ed2 и 103ed1. Шлюз подходит для использования с системами DALI и DALI-2. Он поддерживает тип устройства 6 (DT6), тип устройства 8 Tc (DT8 Tc), тип устройства 8 с координатами XY (DT8 XY), тип устройства 8 RGB (DT8 RGB) с интерфейсами DALI по стандарту IEC 62386 и их интеграцию в KNX-систему здания. DALI шлюз имеет 2 канала выхода DALI. К каждому выходу DALI можно подключить до 64 устройств DALI. Устройства DT6 и DT8 могут быть подключены к каждому выходу DALI в смешанной конфигурации. Светильники, подключенные к каждому каналу DALI, управляются через KNX с использованием: широковещательного режима; 64 отдельных светильников; 16 групп освещения; 16 сцен.

Основные характеристики

• Интеграция DALI в систему KNX

• 2 канала выхода DALI

• Каждый канал DALI с выходом источника питания DALI мощностью 250 мА

• Не требуется дополнительный источник питания DALI, простая проводка

• Поддерживает все типы устройств DALI DT6 и DT8

• Мини-USB порт для подключения к ПК-программе для DALI

• Программирование через программное обеспечение ETS

• Светодиодный индикатор состояния шины DALI

Технические характеристики

Product Dimension

Wiring Diagram

Материалы для скачивания

• SR-KN9100-DA2-2CH instruction.pdf
