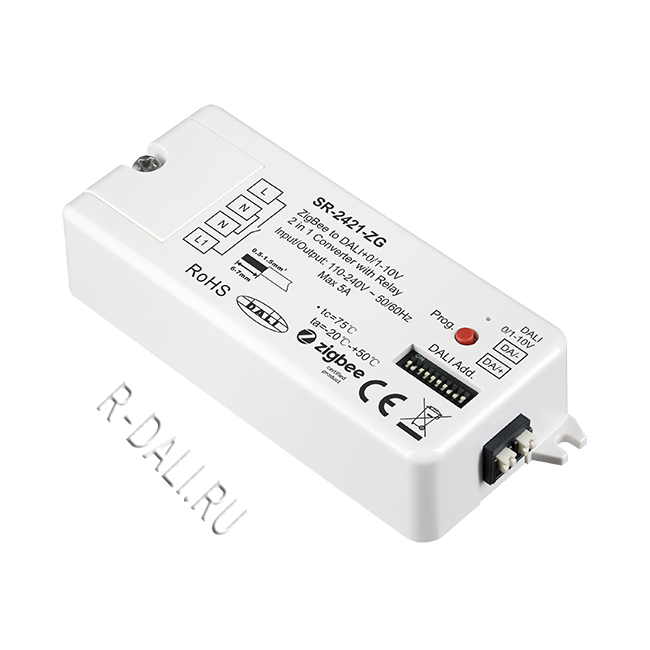

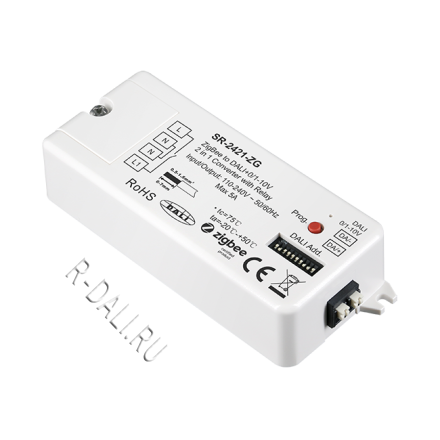

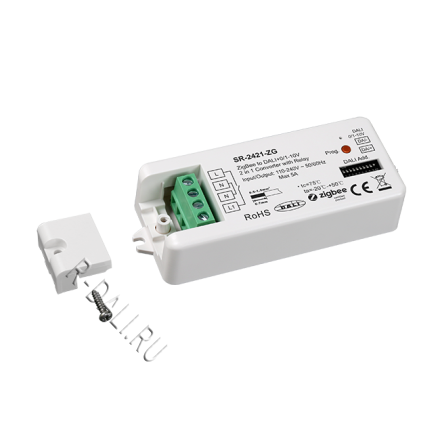

Sunricher, Шлюз Zigbee-DALI, 0/1-10V, широковещательный рехим SR-2421-ZG

SR-2421-ZG — это Zigbee-DALI интерфейс и Zigbee-0-10V/1-10V интерфейс, который принимает Zigbee-сигнал и может управляться через универсальные Zigbee-шлюзы и Zigbee-пульты. Данный Zigbee-DALI интерфейс разработан на базе Zigbee 3.0, что обеспечивает высокую совместимость с Zigbee-системами других производителей. Контроллер преобразует беспроводной сигнал в сигналы DALI и 0-10V/1-10V. Режим DALI или режим 0-10V/1-10V выбирается с помощью DIP-переключателя. В режиме DALI это контроллер DALI с питанием 100–240 В перем. тока и выходной мощностью шины DALI 50 мА для управления до 25 устройствами управления DALI. Беспроводной DALI-контроллер обладает высокой мощностью и может управлять устройствами управления DALI DT6, DT8 с изменяемой цветовой температурой, DT8 с координатами XY, DT8 RGBWAF и совместим с устройствами управления DALI других производителей.

Данный Bluetooth-DALI контроллер позволяет выбирать заданную группу/адрес DALI на линии DALI и управлять ими. DIP-переключатели используются для установки номера группы/адреса DALI, подлежащего управлению. Всего можно выбрать 16 групп или 64 адреса. Контроллер также может управлять всеми устройствами на линии DALI в широковещательном режиме. Он работает автономно со встроенным источником питания DALI, и подключать дополнительный источник питания DALI не требуется.

В режиме 0-10V/1-10V контроллер преобразует Zigbee-сигнал в сигнал 0–10 В или 1–10 В для управления диммируемыми нагрузками 0/1-10V с интерфейсом диммирования 0–10 В или 1–10 В. Кроме того, он оснащен релейным выходом 5 А для коммутации питания управляемых устройств с целью экономии энергопотребления в режиме ожидания.

Контроллер Zigbee-DALI и 0-10V/1-10V предлагает гибкие возможности управления, включая умное приложение и Zigbee-пульты. Кроме того, он поддерживает новую функцию Zigbee Green Power и может связываться с макс. 20 Zigbee Green Power выключателями и управляться ими напрямую, без Zigbee-хаба или шлюза.

Основные характеристики

• 2-в-1 преобразователь Zigbee в DALI+0/1-10V, Zigbee 3.0

• Входной Zigbee-сигнал, выходной сигнал DALI в линию DALI или выходной сигнал 0/1-10V, входное питание 110–240 В перем. тока

• С релейным выходом макс. 5 А и функцией измерения

• Управление как через умное приложение, так и с Zigbee-пультов

• Поддерживает настройку через TouchLink для прямого сопряжения с Zigbee-пультом

• Может быть связан с макс. 30 Zigbee-пультами, поддерживающими Zigbee Light Link через TouchLink, и управляться ими

• Поддерживает новую функцию Zigbee Green Power и может связываться с макс. 20 Zigbee Green Power выключателями и управляться ими напрямую

• Выходной сигнал DALI или 1–10 В выбирается DIP-переключателем

• Встроенный источник питания шины DALI, не требуется дополнительный источник питания шины DALI

• Максимальный выходной ток шины DALI до 50 мА

• Питание до 25 устройств управления DALI

• Тип устройства DALI DT6 или DT8 выбирается DIP-переключателем в режиме DALI

• Управление цветом в соответствии со спецификациями DALI для типа устройства 8, цветовой тип: Tc, координаты XY, RGBW выбираются DIP-переключателями

• Режим управления адресом DALI или группового управления выбирается DIP-переключателем

• Позволяет выбирать адрес DALI (00–63) для управления с помощью DIP-переключателей

• Позволяет выбирать группу DALI (0–15) для управления с помощью DIP-переключателей

• Позволяет управлять 1 группой устройств DALI или 1 адресом DALI на линии DALI

• Позволяет управлять всеми устройствами на линии DALI в широковещательном режиме

• Степень защиты: IP20

Технические характеристики

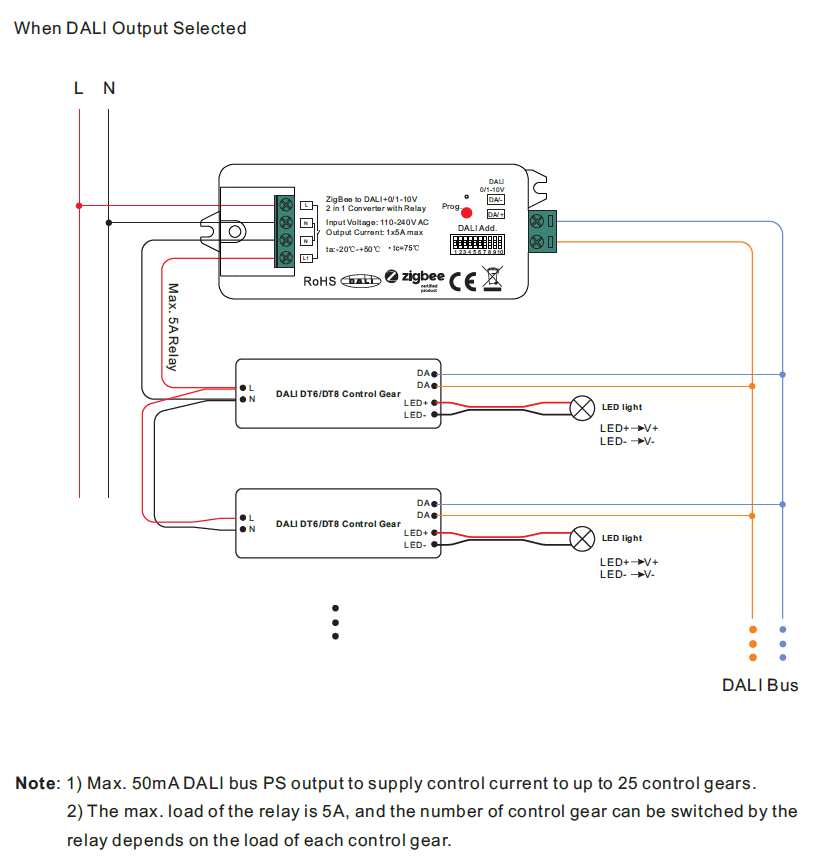

Wiring Diagram

Материалы для скачивания

• SR-2421-ZG User Manual
